SPILLCHECK 비접촉식 오일 검출기 미니형
HOME > 제품소개 > 오일 > SPILLCHECK > SPILLCHECK_MINI
SPILLCHECK_MINI는 수면의 오일을 감지하기 위한 비접촉식 센서입니다. 산업 현장에서 오일 유출 및 누출을 모니터링하여 신속하게 대응할 수 있습니다. 식수원을 보호하고 윤활유 누출로부터 산업 장비 및 환경을 보호합니다. (※ 7인치 터치 전용 모니터 TM-50 옵션)

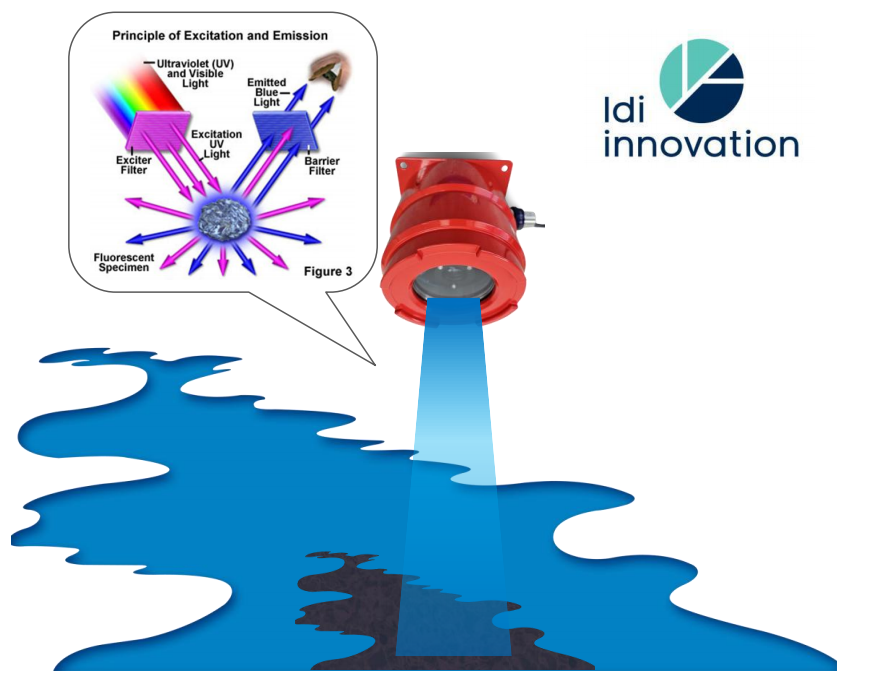

✓ 수면 위 유막을 비접촉식으로 감지
UV광원을 사용하고 최대 수명은 5년이며, 측정 가능한 유막의 두께는 1㎛ 입니다.
✓ 감지 가능한 오일
모터 오일, 터빈 오일, 식물성 오일, 윤활유, 유압유, 광유, 연료유, 선박용 디젤유, 원유, 난방유, 가스유, 벙커 연료, 디젤, 가솔린, 등유, 항공 연료 등
✓ 위험한 장소에도 적용
하천 및 저장고, 석유저장 터미널, 산업 공장, 폐수, 수로, 항만 및 기타 환경 관련 산업현장을 포함하여 수면이나 지표면의 오염 또는 누액을 위험지역에서 무인으로 지속적으로 감시합니다.
✓ 소형 및 저전력 설계
✓ 강우, 결빙 혹은 유속에 영향을 받지 않음
✓ 감도 조정 가능
✓ PC 연결하여 쉬운 매개변수 설정
✓ 독립형 또는 네트워크 장치로 작동
✓ KTL 국내 방폭 지원 (옵션)
✓ IP68 방수 등급
✓ 우수관로 / 완충저류시설 최다 실적 제품 !!
▣ 오일 및 윤활유 누출 사례 ▣
"산업 전반에 걸쳐 기계를 이용한 생산 제조 공정에서 오일이나 윤활유를 사용하면서 일반적인 오일 및 유분의 누출이 빈번히 일어 납니다."
- 우천시 빗물에 의한 바닥면에 뭍은 오일의 누출
- 화제 폭발사고에 의한 오일의 누출
- 화학제품 생산 공정에서 결함에 의한 오일의 누출
- 오일 교환 작업중 오일의 누출
- 기계의 결함으로 인한 오일의 누출
- 공장내 기름성분의 빗물과 함께 공장 외부 유출
"오일누출 사고 예방과 더 큰 피해를 최소화하기 위해 오일검출기가 필요합니다."

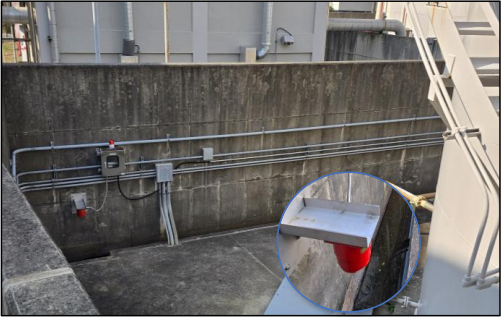

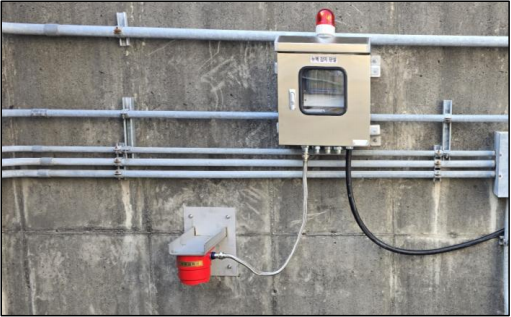

▣ 비접촉 오일검출기 미니형 설치 시공 ▣
▣ 오일검출기 모니터 TM-50 ▣
4~20ma 출력과 Relay NO/NC 지원을 하며 modbus RS485 지원을 하여 PLC 연동이 가능합니다. 또한 TM-50 오일검출 전용 모니터를 연결하는 경우는 측정값과 누수 경보의 개별 관리가 가능합니다.

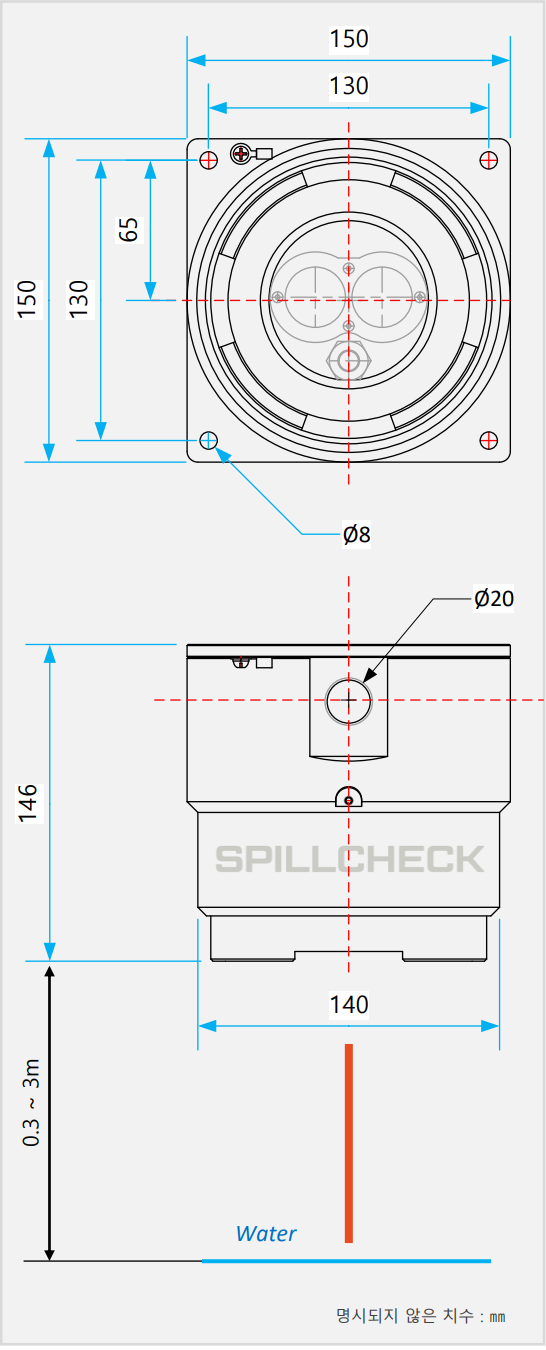

▣ 비접촉식 오일검출기 치수 & 기술 사양 ▣
| 측정 기술 | UV 형광측정방식 |
| 감지 오일 | UV-A Type (365㎚ 파장) 무거운 오일류 |
| - 경유, 엔진오일, 절삭유, 휘발유, 컷팅오일, 윤활유, 각종 산업용 오일 등 | |
| UV-B Type (260㎚ 파장) 가벼운 오일류 | |
| - 항공유, 제트오일, 등유, 휘발유 등 | |
| 감지 주파수 | 5 ㎐, Adjustable |
| 측정 시간 | 0.5초 ∼ 99분 |
| 반응 시간 | 1초 미만(측정 시간 설정에 따라 다름) |
| 감지 범위(높이) | 0.3m ～ 3m, 기울기 5˚ 이내 |
| 감지 범위(지름) | 2.5m 기준 ~ Ø 250 ㎜ |
| 민감도 | 막 두께 ±1㎛ ～ 10㎛ (micron) |
| 램프 수명 | 5년 |
| 보호 등급 | IP68, IK10, Ex db IIC T6 Gb, Ex tb IIIC T85℃ Db |
| 보관 온도 | -40 ℃ ∼ 70 ℃ |
| 작동 온도 | -10 ℃ ∼ 60 ℃ |
| 외부 출력 | 1) RS-485 Modbus RTU |
| 2) 4∼20㎃ 출력(기본) 또는 | |
| Relay 접점 (NO/NC) 선택 가능 | |
| 공급 전원 | DC 12V (옵션 아답터 사용시 AC 사용 가능) |
| 소비 전력 | < 3 W (DC) |
| 최대 소비 전력 | DC 12V 기준 3 W |
| 치수 | 240㎜ × 185㎜ ,원통 Ø 115㎜ |
| 색상/무게 | 적색 / 3.7 ㎏ |
| 재질 | 재질 : Sapa 6063-T6, Sapa 6082-T6 Aluminium |
| 표면 : 검정 산화처리 및 청색 코팅 | |
| 유리 : 광학 N-BK7 재질 | |
| 봉합 : N-BK7 고무 O-ring, Stainless 볼트 | |
| CE 적용 표준 | EN 61000-6:2019, EN 61000-6-4:2019, |
| EN 61010-1:2010, ATEX Designed |
