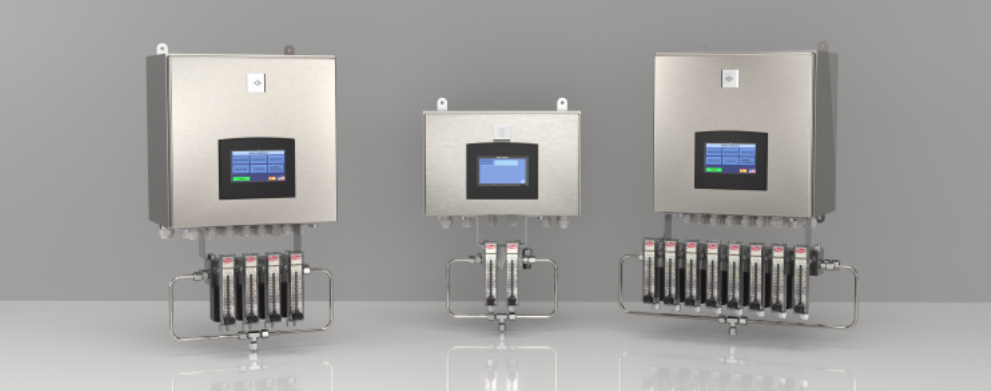

Manvia에서 설계한 멀티 샘플 시퀀서 시스템은 두 대의 서로 다른 분석기에서 최대 8개의 샘플을 측정할 수 있습니다. 연속 측정 또는 배치 모드 분석기와 함께 작동할 수 있습니다.

전체 시스템을 단일 장비에 통합하여 전기 배선과 튜빙 작업을 75%까지 줄일 수 있습니다. 구성 변수를 통해 실제 필요한 샘플 수(2개에서 8개까지)에 맞춰 조정할 수 있습니다.

▣  Manvia 멀티 시퀀서의 장점

• 소형 장비로 공간 차지 최소화
• 공통 배수구가 있는 매니폴드 블록(각 샘플에 배수 튜브 설치 불필요)
• 로타머에서 매니폴드 블록으로 튜브 설치 불필요
• 최소 용량의 블록 매니폴드
• 데드 레그 없음
• 오염 샘플 없음

▣  작동 모드 크로노그램

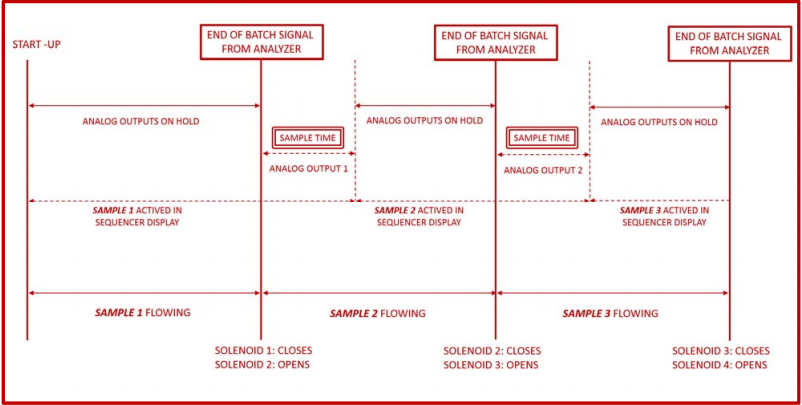

• 일괄 처리 모드 : 샘플을 채취하여 분석 결과를 생성한 다음 프로세스가 완료되었음을 나타내는 디지털 신호를 보내야 하는 분석기에 사용

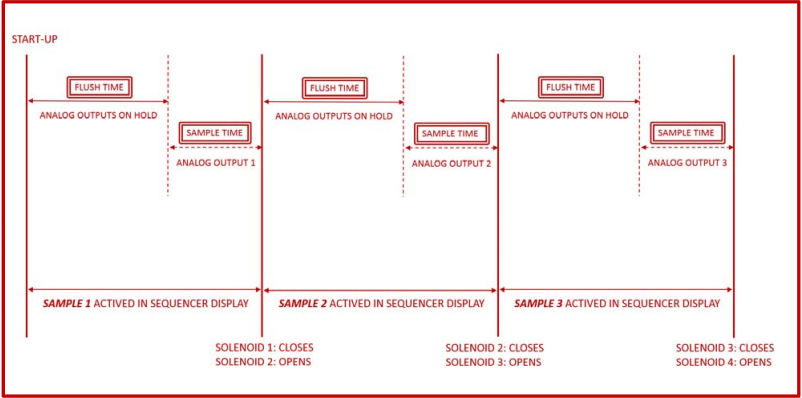

• 연속 모드 : 분석 결과를 지속적으로 생성하는 분석기에 사용

▣  입력 및 출력​

• 아날로그 입력

분석기에서 4-20mA 신호를 읽을 수 있는 아날로그 입력은 SQ-2용과 SQ-4 및 SQ-8용 두 개가 있습니다. 시퀀서는 이러한 아날로그 신호를 엔지니어링 단위로 변환하여 화면에 값을 표시하고 아날로그 출력(각 아날로그 출력마다 특정 범위를 설정할 수 있음)을 통해 동일한 값을 4~20mA 신호로 변환하여 출력합니다.

• 디지털 알람 입력

최대 2개의 디지털 알람 입력을 사용할 수 있습니다. 분석기당 하나씩, 총 개수는 시퀀서 모델에 따라 다릅니다. 이러한 입력은 분석기에서 알람을 수신하는 데 사용됩니다. 분석기 알람이 발생하면 시퀀서 화면에 설명이 표시됩니다. 이 알람은 차례로 시퀀서의 알람 출력을 활성화합니다.

분석기에서 알람이 나타나고 구성 가능한 시간(미리 설정된 1분) 동안 지속되면 해당 라인의 샘플링이 완료되고 밸브가 닫히고 프로그래밍된 시퀀서가 다음 샘플로 계속 이어집니다. 이 시퀀서는 일부 샘플의 경우 알람이 사라질 때까지 무기한 계속됩니다. 이 알람은 일반적으로 샘플의 유량 손실과 관련이 있지만 분석기의 다른 유형의 오류로 인해 발생할 수 있으므로 정확한 측정을 보장할 수 없습니다.

• 디지털 입력 교정(캘리브레이션)

분석기당 하나의 교정 입력이 있습니다. 이러한 입력은 분석기가 교정을 수행 중임을 나타내는 데 사용됩니다. 이 신호가 수신되면 시퀀서는 표시가 지워질 때까지 시퀀서를 중지합니다. 이 시점에서 시퀀서는 멈춘 곳에서 계속됩니다.

• ​배치 디지털 입력

분석기별 입력은 배치 모드에서 작동하는 경우 측정이 끝났음을 나타냅니다.

• ​디지털 출력 밸브

최대 8개의 밸브(SQ-8)를 작동할 수 있으며, 2개의 분석기 간에 어떤 조합으로든 분산하여 사용할 수 있습니다.

• ​아날로그 출력

시퀀서에는 최대 8개의 아날로그 출력이 있습니다. 이러한 출력은 4~20mA 출력입니다. 주어진 샘플에 대해 분석기의 유효한 판독값이 측정되면 시퀀서는 해당 출력에서 해당 신호를 업데이트합니다. 샘플이 현재 분석되고 있지 않은 경우 시퀀서는 해당 신호를 해당 출력의 마지막 알려진 값으로 유지합니다. 알람이 발생한 경우 이 값은 고려되지 않습니다.
​

• 디지털 출력

시퀀서에는 각 분석기에 대한 오류 알람 출력과 각 분석기에 대한 샘플 상태 신호가 있습니다. 알람 출력은 분석기의 알람을 복제하고 상태 출력은 각 분석기의 활성 샘플을 펄스 코드와 함께 표시합니다.

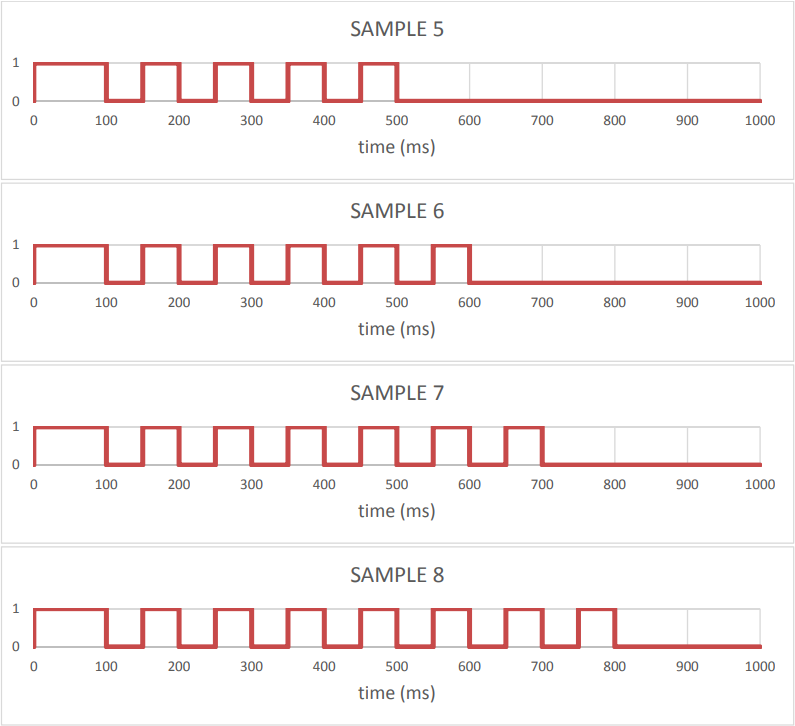

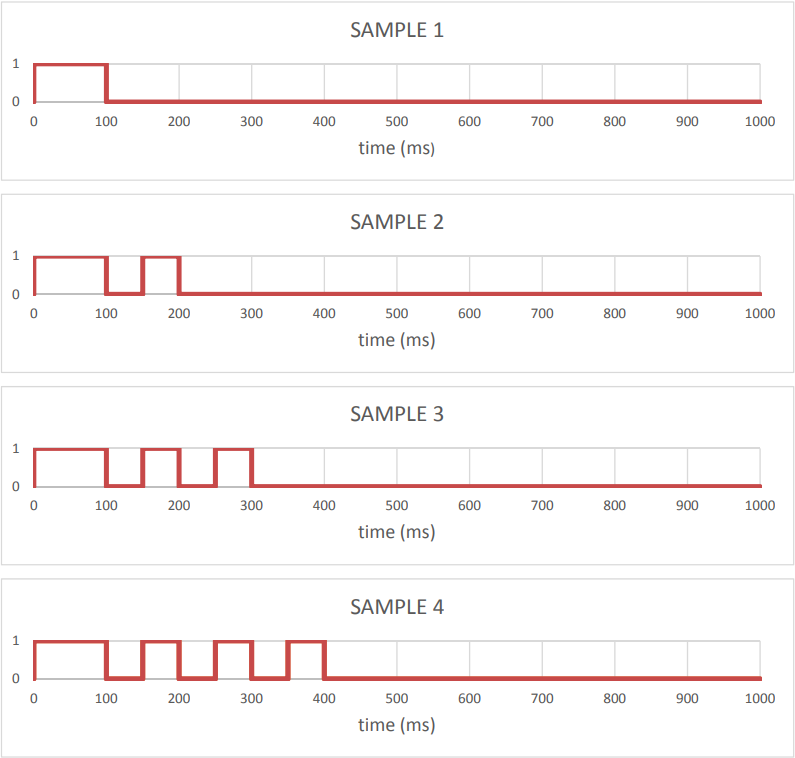

​이 펄스 코드는 항상 100ms 동안 지속되는 상승 에지로 시작하여 50ms의 하강 에지, 그리고 다음 그래프와 같이 샘플의 상관 수에서 1 을 뺀 수만큼의 펄스가 50ms 간격으로 분리된 50ms의 오름차순 펄스로 이어집니다.

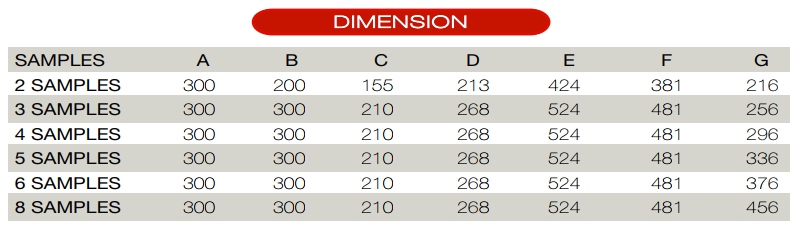

▣  치수 (DIMENSION)

▣  제품 사양 (SPECIFICATIONS)

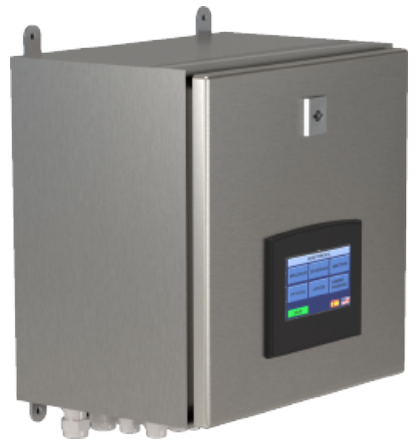

▶  컨트롤러 샘플 시퀀서 사양

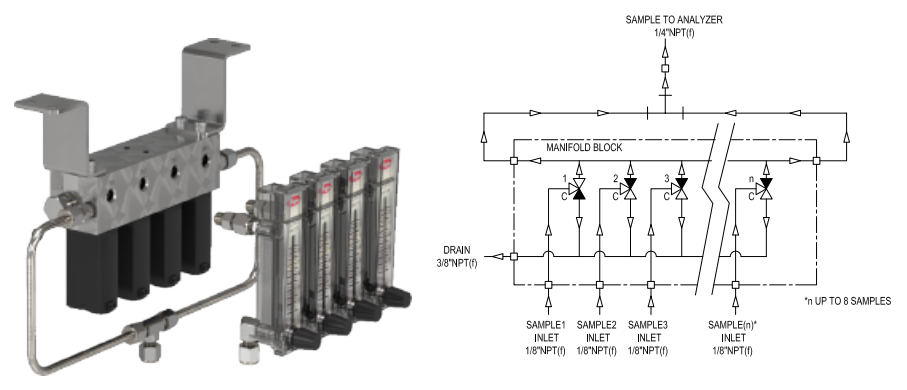

▶  스위칭 샘플 매니폴드 사양
