광학식 UV254 공정 TOC 측정기
수질 TOC & COD 연속 측정 - 공정용 인라인 Kemtrak UV254 광학식 TOC 수질측정기(방폭 지원)
- 물과 폐수에서 발견되는 유기 종의 측정
- BOD, COD, DOC 및 TOC와 같은 파라미터에 대한 정확하고 견고하며 신뢰할 수 있는 상관 관계 분석
- 광학식으로 고가의 시약이 필요 없는 실시간 측정
- 부식 방지 재료로 제작된 습식 부품을 사용한 견고한 UV-LED 공정 분석기
- 추적 가능한 검증 액세서리를 사용한 간편한 검증
- TOC = Total Organic Carbon ( 총 유기탄소)
- BOD = Biochemical Oxygen Demand (생화학적 산소 요구량)
- COD = Chemical Oxygen Demand ( 화학적 산소 요구량)
- DOC = Dissolved Organic Carbon ( 용존 유기탄소)
광학식 UV254 (SAC 254)는 Kemtrak DCP007로 측정되며, DOC / COD 및 TOC와 상관될 수 있어 음용수 및 폐수 처리 공정에서 유기물 측정을 단순화하여 적용할 수 있습니다. 또한, 방폭 구역에 설치가 가능합니다.
UV254 흡수를 유발하는 유기 화합물은 존재하는 유기물의 계절적 또는 기타 변화의 결과로 달라질 수 있습니다. 문제 없는 작동을 보장하기 위해 실험실 측정에 대해 UV254 측정을 정기적으로 검증하는 것이 좋습니다.
Kemtrak UV254 분석기는 정의된 광학 경로 길이(OPL)를 사용하여 측정 셀에서 UV 빛의 감쇠를 측정합니다.
올바른 OPL의 선택은 선택한 매개변수의 원하는 측정 범위에 따라 달라집니다.
물과 폐수에서 흔히 발견되는 유기 화합물(예: 부식 물질, 탄닌, 리그닌 및 다양한 방향족 화합물)은 자외선(UV)을 강력하게 흡수합니다. 스펙트럼 흡수 계수 (SAC254)라고도 하는 254nm (UV254)에서의 UV 광 흡수는 음용수 공급의 유기 오염 측정에 일상적으로 사용됩니다. 광학식 UV254는 수처리 공정 시스템 및 폐수 처리장에서 BOD, COD, DOC 및 TOC와 매우 우수한 상관 관계를 가지고 있습니다. UV254는 시약이 필요하지 않고 복합 샘플의 회수 및 준비와 관련된 오류를 방지하는 연속 측정입니다.

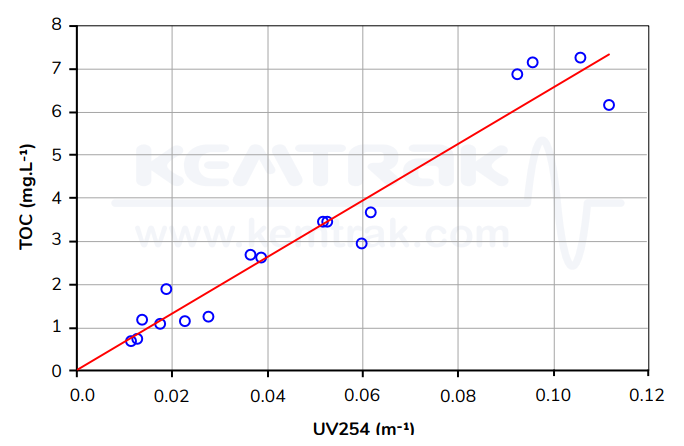

수처리 공정에서 UV254가 널리 사용되는 것은 측정의 단순성과 속도에서 비롯되었으며 크로마토그래피 및 DOC와 같은 고급 실험실 분석 방법을 보완하는 데 사용됩니다. UV254는 254nm에서 흡수하는 성분만 감지하지만, 공동 및 산업 폐수에서 이러한 화합물의 일관된 존재는 UV 흡수와 DOC 또는 TOC와 같은 유기 오염을 감지하는 다른 파라미터 간의 좋은 상관관계를 제공합니다.
Kemtrak UV254 분석기는 공정의 탁도 측정에 사용되는 두 번째 비흡수 파장에서 동시에 측정합니다. 공정 탁도를 실시간으로 표시하는 것 외에도 신뢰할 수 있는 측정을 보장하기 위해 공정 내 미립자의 영향에 대한 UV254 측정 보상에도 사용됩니다.
기존의 BOD, COD, DOC 및 TOC 유형 측정은 수중 유기물을 측정하기 위해 시간과 비용이 많이 드는 테스트입니다. 시료 전처리 및 처리에 필요한 시간은 공정 제어 응용 분야에 실용적이지 않습니다. Kemtrak UV254 분석기는 수처리 및 폐수 처리 작업자가 공정을 더 잘 제어할 수 있는 새로운 기회를 제공하는 저렴하고 간단한 실시간 온라인 TOC 측정기기입니다.
▣ 적용 분야
01 / 음용수
수처리 과정에서 발생하는 유해 유기물질을 제거하는 것이 필수적입니다. UV254는 방향족 물질 함량과 트리할로메탄(THM)과 같은 소독 부산물을 효과적으로 측정합니다. UV254와 COD 또는 TOC 사이에는 비례 관계가 있습니다.
02 / 생활 하수 방류수

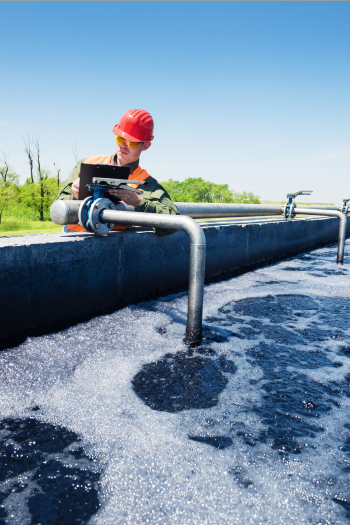

UV254 흡수도 측정은 COD와 매우 높은 상관관계를 보이며, 폐수 처리장의 오염 수준 모니터링에 일상적으로 사용됩니다. UV254는 응집제 효율을 모니터링하고 응집제 사용량을 제어하여 처리 비용을 절감하는 데 도움이 될 수 있습니다.
03 / 펄프 공장 방류수
활성 슬러지 처리장의 최적 운영 및 제어를 위해 BOD를 연속적으로 측정하는 Kemtrak UV254 분석기를 사용할 수 있습니다. UV254는 TMP 공장의 반응기 입구 흐름과 Kraft 펄프 공장의 반응기 입구의 BOD를 정확하게 예측합니다.
04 / 매립지 침출수
매립지 침출수에는 254nm에서 높은 자외선 흡수도를 나타내는 용존 유기물이 포함되어 있습니다. UV254 측정은 폐수 처리장에서 하류 UV 살균 효율을 최적화하여 침출수가 도시 하수와 혼합 처리되는 것을 제한하는 데 사용됩니다.
05 / 산업 폐수
UV254 흡수 측정은 응집, 탄소 흡수 및 유해 유기물을 제거하는 기타 수처리 공정을 최적화하는 데 사용됩니다.
▣ 응용 어플리케이션

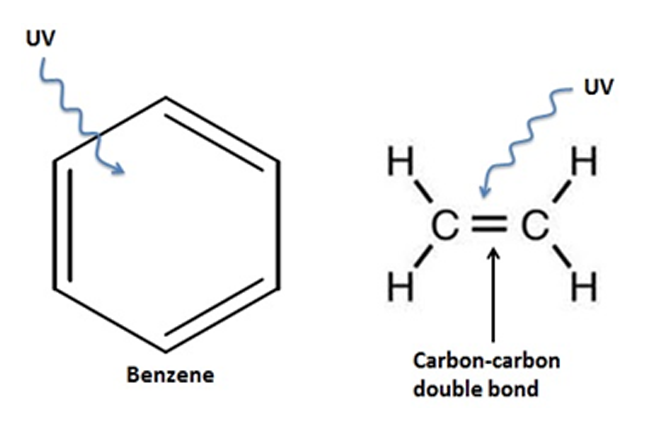

□ 방향족 및 이중 결합이 있는 유기물은 흡수
- 원수의 측정
- 폐수 모니터링
- 누출 감지
- 응축수 모니터링
- 합리적인 수돗물 관리 - 소독 부산물 monitoring
- TOC의 의약품 적용 - 정제수, 멸균 정제수, 주사용수의 분석(제약 용수의 수질 관리 중 유기불순물 관리에 TOC가 적용)
- 하천 등 자연환경 수 중 유기성 오염물질 조사, 감시
- 빌딩, 풀장 등의 시설 중 수질관리
- 산업폐수, 하수처리장 등의 수질관리
- 반도체 공업, 원자력발전기 등의 순수, 초순수의 회수수 관리
- 금속 표면의 세정도 평가
- 고분자의 수용해도 시험
스펙트럼 흡수 계수 SAC 254의 측정은 용존 유기 탄소가 있는 원수의 부하에 대한 정보를 제공합니다. 이를 UV 흡수 또는 용존 유기 탄소(DOC)라고도 합니다. 원수 및 응집/침강 후의 UV 흡수 측정은 처리 단계의 정화 성능을 나타내는 지표 역할을 합니다.
활성탄 여과 후 DOC 측정은 활성탄의 포화도에 대한 정보를 제공합니다. 이 DOC 측정을 통해 적시에 활성탄을 재생할 수 있습니다. 상수도 시설의 배출구에서 DOC의 온라인 모니터링은 일반적으로 경보 기능이 있으며 공정 안전을 보장하는 데 도움이 됩니다.
도시 하수 처리장은 활성탄 또는 오존을 사용하여 폐수에서 미량 물질 / 미세 오염 물질을 선택적으로 제거합니다 (4차 정화 단계). 정제 단계 전후의 DOC 측정을 통해 활성탄 분말 또는 오존을 정확하게 투여할 수 있습니다.
물에 용해된 유기 물질은 일반적으로 생물학적 물질 및 공정에서 파생됩니다. 이러한 유기 물질은 수처리 공정의 효율성을 감소시키고 새로운 독성 물질을 유발할 수 있습니다.
□ 이러한 유기 물질의 높은 부하:
- 응고, 응집 및 침전을 통한 제거 필요
- 색상 및 맛 문제에 기여
- UV 살균 공정의 효율성 감소
- THM(트리할로메탄) 또는 할로아세트산과 같은 염소 처리 살균 부산물 형성
UV254 검출은 용해된 물질을 측정하기 때문에 탁도 검출(그렇지 않음)을 논리적으로 보완합니다. 고체의 탁도와 마찬가지로 UV254는 누적 파라미터, 즉 물에 존재하는 모든 흡수성 물질의 전체 측정값이기도 합니다.
□ 음용수 고객의 경우:
간단하고 빠른 UV254를 사용할 수 있다면 DOC 또는 크로마토그래피와 같은 비싸고 번거로운 측정 기술을 사용하는 이유는 무엇입니까?
수처리 중 탄닌과 리그닌의 존재는 염소와 반응하여 발암물질로 의심되는 트리할로메탄과 같은 소독 부산물이라는 새로운 화합물을 생성할 수 있기 때문에 문제가 될 수 있습니다. COD 및 TOC를 측정하는 기존 방법은 복합 시료를 사용하고 분석에 필요한 시간으로 인해 한계가 있습니다. 다행히 LED 기반 Kemtrak UV254 분석기는 타의 추종을 불허하는 분해능으로 탄닌 및 리그닌과 같은 유기물의 존재를 정확하게 측정하여 빠르고 간단하게 검출할 수 있습니다.
Kemtrak은 LED 기반 산업용 광도계 분야의 선두 업체로, 수처리 산업용 인라인 UV254 분석기를 전문으로 합니다. 이 기술은 품질과 공정 제어를 모두 향상시켜 신뢰할 수 있고 중단 없는 작동을 위해 유지 보수가 필요 없는 LED 조명 기술을 통해 드리프트 없는 실시간 측정을 제공합니다. 분석기는 두 파장에서 동시에 측정함으로써 창 오염 또는 혼입 미립자 및 부유 물질의 영향을 받지 않고 정확하고 일관된 결과를 제공하여 지속적인 분석을 가능하게 합니다.
□ 펄프 및 제지 고객의 경우:
펄프 및 제지 산업에서 유기물의 존재는 전통적으로 유기물을 강산으로 산화시키거나 BOD로 미생물학적으로 측정하여 측정합니다. 그러나 두 방법 모두 비용이 많이 들고 BOD는 상당한 작업과 전문 지식이 필요하므로 1주일 이내에 결과를 얻을 수 있습니다.
Kemtrak UV254 분석기를 사용하여 유기 함량과 UV254의 상관 관계를 모니터링하면 빠르고 지속적인 인라인 검출이 가능합니다. UV254는 TMP 공장의 반응기 입구 스트림과 크래프트 펄프 공장의 반응기 입구의 BOD를 정확하게 예측합니다. 이를 통해 정확한 농도 수준을 보장하여 에너지와 시간을 모두 절약할 수 있습니다. 또한 발암 물질로 의심되는 트리할로메탄의 형성을 방지하는 데 도움이 됩니다.
Kemtrak은 인라인 UV254 분석기를 전문으로 하는 LED 기반 산업용 광도계의 선두 공급업체입니다. 당사의 기술은 전체 농도 범위에서 드리프트 없는 측정을 제공하며, 신뢰할 수 있고 중단 없는 작동을 위해 유지 보수가 필요 없는 LED 조명 기술을 활용합니다. 분석기는 두 개의 광학 파장에서 동시에 측정하여 창 오염 또는 혼입 미립자 및 부유 물질의 존재에 영향을 받지 않는 정확하고 일관된 결과를 제공합니다.
▣ 설치
일반적으로 254nm 측정 파장을 가진 측정 파장을 가진 Kemtrak DCP007 UV 분석기. 그러나 시료 탁도 및 창 오염을 보상하기 위해 400nm의 기준 파장을 사용하여 시료 탁도를 보상합니다. 이 파장에서는 용해된 유기 물질에 의한 흡수가 발생하지 않으므로 제어 장치에서 계산되는 두 판독값의 차이는 용해된 유기 물질 자체의 원하는 흡광도입니다.
범위에 따라 광학 경로 길이는 몇 mm에서 최대 200mm까지 가능하지만 일반적으로 ppm DOC를 측정하는 데 10-100mm가 사용됩니다.
일부 응용 분야에서는 용존 유기 탄소와 탁도를 모두 측정할 수 있습니다.

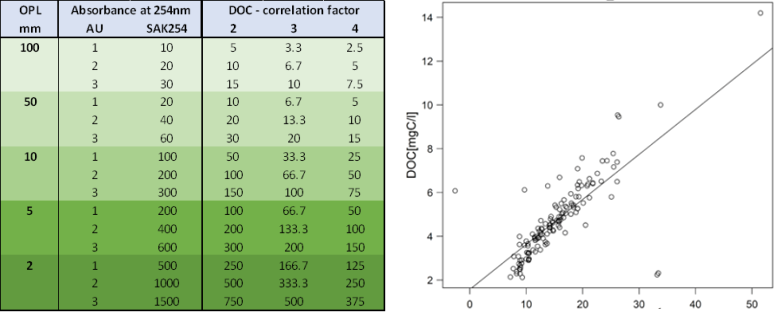

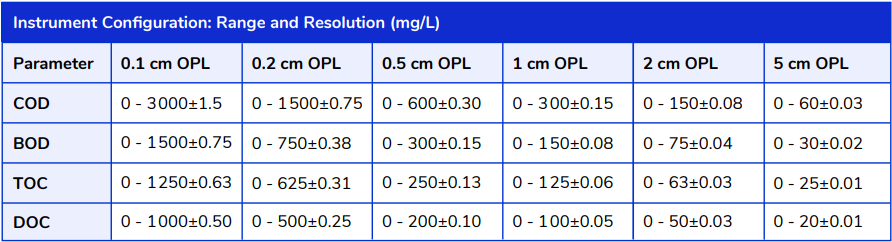

요인은 존재하는 유기물의 계절적 또는 기타 변화의 결과로 달라질 수 있기 때문에 실험실 측정과 함께 상관 관계를 정기적으로 검토하는 것이 좋습니다. 이 표는 발견된 비례 계수로 인한 측정 범위를 보여줍니다.

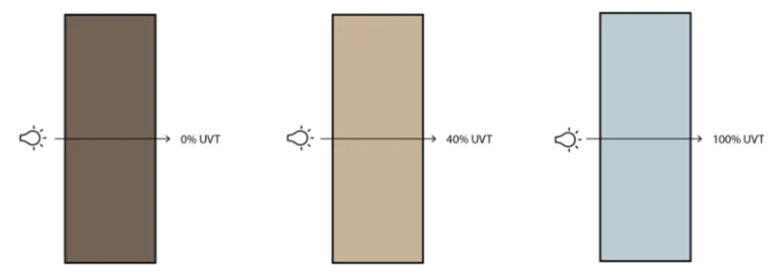

UVT 측정시 사용할 수 있는 또 다른 단위는 UVT 또는 254nm의 투과율일 수 있습니다. 그리고 깨끗한 물은 거의 100% 전달되며, 유기물이 포함된 물은 자외선이 흡수되기 때문에 투과율이 낮습니다.
▣ 방폭 지역 인클로저(ExD)

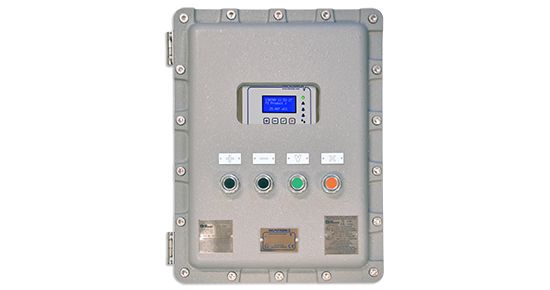

위험 지역 인클로저를 통해 1구역에서 분석기를 완벽하게 제어할 수 있습니다.
Kemtrak 위험 지역 인클로저를 사용하면 Kemtrak 007 시리즈 공정 분석기를 폭발 위험이 있는 환경에 설치할 수 있습니다.
Ex d 인클로저의 주요 기능은 내부 부품을 습기, 먼지, 이물질 또는 물의 침투로부터 보호하는 동시에 잠재적인 발화원을 주변 대기로부터 분리하는 것입니다.
분석기 디스플레이와 상태 LED는 내장된 창을 통해 확인할 수 있습니다. 4개의 인증된 외부 푸시 버튼을 사용하면 인클로저를 열지 않고도 계측기를 완벽하게 작동할 수 있습니다.

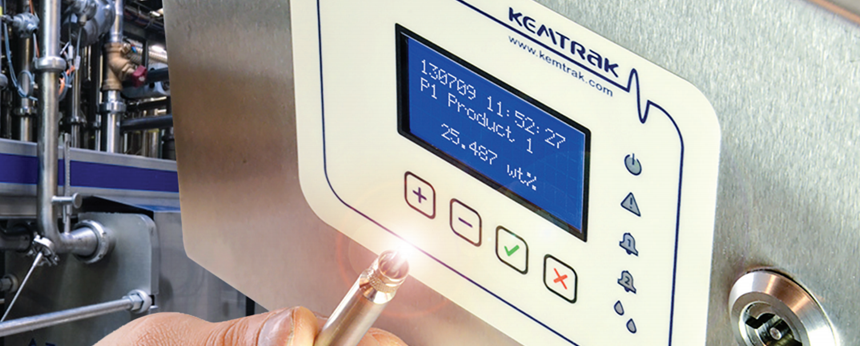

모든 Kemtrak 제품은 광섬유를 사용하여 계측기 내부의 고성능 LED 광원에서 생성된 초저전력 냉광을 측정이 이루어지는 인라인 센서 어셈블리로 전송합니다. 내장된 전자 장치가 없는 광섬유 연결 인라인 센서는 폭발성 환경에서 사용하기에 이상적이며, 움직이는 부품이 없어 사실상 유지 보수가 필요 없습니다.
모든 위험 지역 인클로저에는 Kemtrak 007 시리즈 분석기가 사전 설치되어 제공됩니다.
□ 장점
- EExD Zone 1 보호
- II 2G Ex d IIB+H2 T5 Gb IP66 ‐20°C ≤ Ta ≤ +55°C
II 2D Ex tb IIIC T100°C Db IP66
(계측기 포함) - 모든 Kemtrak 007 시리즈 계측기에 적합
- 계측기 완벽 제어

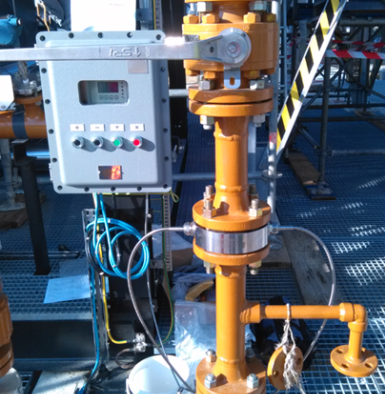

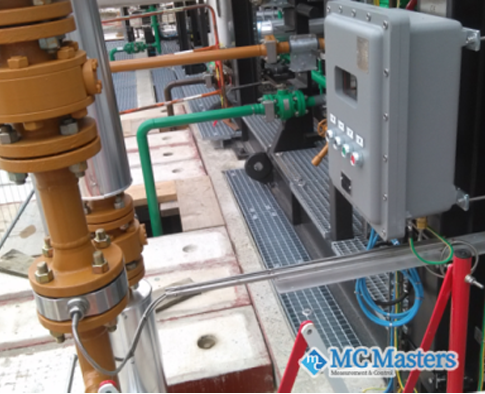

□ 광학식 방폭형 TOC 설치 사례
