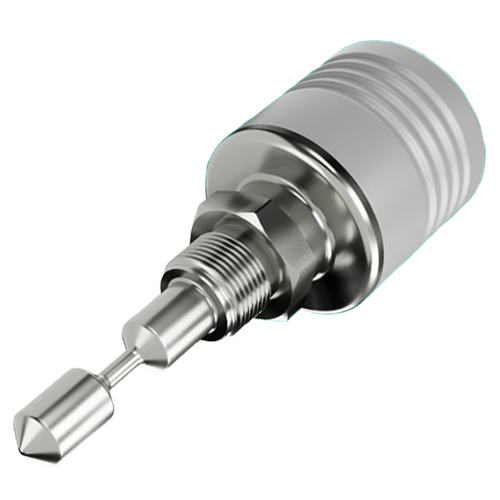

XL3 공정용 Mini 인라인 점도계 (Mini Process Viscometer)
소구경 파이프 및 탱크용 소형 인라인 점도 측정 장치
Hydramotion XL3는 공정 현장에서 실시간 점도와 온도를 직접 측정하는 소형 인라인 점도계입니다. 통합 스마트 헤드, 4~20mA 전류 및 RS485 Modbus 출력을 갖춘 XL3는 별도의 프로세서 없이 기존 DCS 또는 PLC 시스템에 바로 연결할 수 있습니다. 컴팩트하고 가벼운 설계로 소구경 파이프나 탱크에 간편하게 설치할 수 있으며, 가동부가 없고 현장 교정이 필요 없으며 설치 노력도 최소화되어 안정적인 점도 신호를 제공합니다.
▣ XL3 주요 특징
- 독립형 스마트 헤드 전자 장치
- 4-20mA 및 RS485 출력
- 일체형 온도 센서
- 케이블 길이 제한 없음
- 유지 관리 불필요 - 설치 후 신경 쓸 필요 없음
- 높은 정확도 및 반복성
- 소형 센서, 가동부 없음
- 모든 부품이 316L 스테인리스강으로 용접되어 틈새 없음
▣ 아날로그 및 디지털 출력
✓ 배관 점도
✓ 온도 보정 점도
✓ 배관 온도
기능 간소화를 위해 4-20mA 단일 출력 단자를 제공합니다. 점도, 기준 점도 또는 온도를 표시할 수 있습니다. 또한 RS-485 디지털 출력을 통해 필요한 경우 모든 측정 데이터 값을 확인할 수 있습니다.

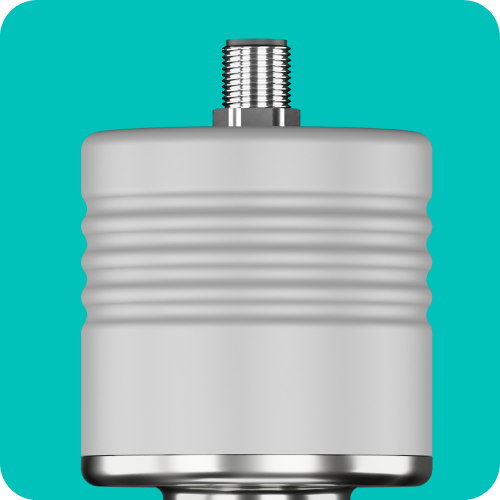

독립형.
모든 것은 헤드에 달려 있습니다.

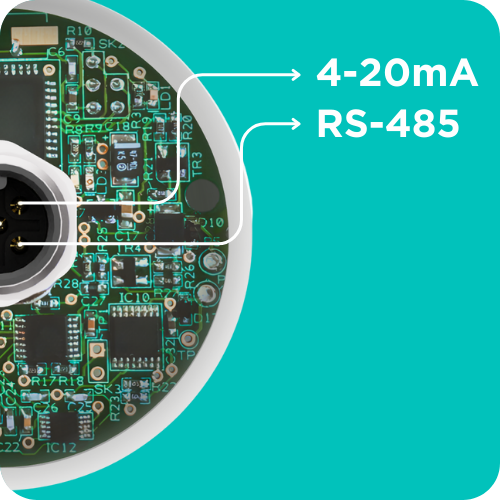

XL3는 하이드라모션의 통합 스마트 헤드 전자 장치를 활용합니다. 즉, 아날로그 및 디지털 신호를 최고 수준의 안정성으로 케이블 길이 제한 없이 직접 전송할 수 있습니다.
또한 간단한 커넥터로 번거로운 배선이 필요 없어 추가 장비 없이 더욱 빠르게 설치할 수 있습니다.
몇 분 만에 설치 가능.
즉시 모니터링.
복잡한 설치는 잊으십시오. XL3는 소구경 파이프나 탱크에 바로 설치하여 즉시 작동을 시작합니다. 가동부나 깨지기 쉬운 구성 요소가 없으며, 번거로운 교정 절차도 필요 없습니다.
하이드라모션(Hydramotion)에서 기대할 수 있는 안정성과 속도를 갖춘 플러그 앤 플레이 방식의 점도 측정 솔루션입니다.
HTC에서 설계 및 제작
모든 점도계는 영국 하이드라모션 기술 센터(HTC)에서 설계 및 제조됩니다.
최첨단 가공, 용접 및 생산 시설을 통해 하이드라모션은 전체 제품군에 걸쳐 품질과 성능을 완벽하게 관리합니다.
하이드라모션의 품질 및 검증 연구소는 모든 기기를 추적 가능한 국제 표준에 따라 검증하며, 이것이 바로 하이드라모션 인증 마크의 기준입니다.
일일 수익 창출의 3가지 요소
품질 향상
(Increase Quality)
실시간으로 공정 변화를 추적하고 선제적으로 조치를 취하여 최종 제품 품질을 향상시킵니다.
낭비 제거
(Eliminate Waste)
규격 미달 제품 또는 공정 편차를 즉시 감지하고 실시간으로 공정을 조정하여 자재를 규격에 맞춥니다.
생산성 혁신
(Transform Productivity)
점도 측정 및 제어를 자동화하고 수동 오프라인 측정에 대한 의존도를 줄입니다.

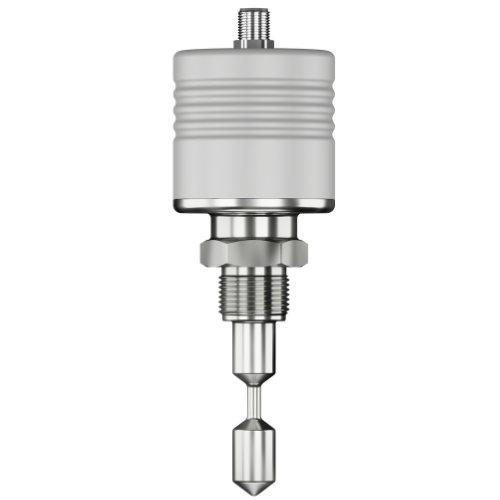

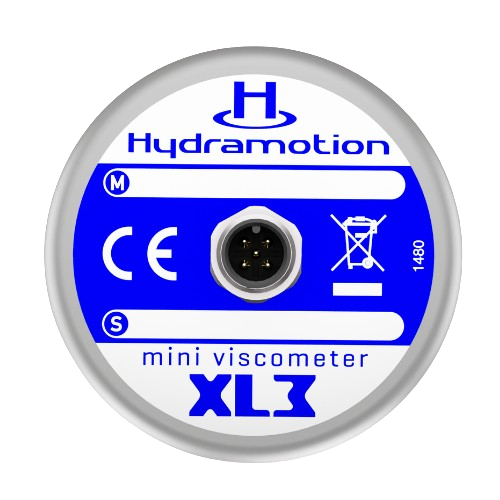

소형 인라인 점도계 XL3
하이드라모션(Hydramotion) 인증 획득
XL3는 컴팩트하고 표준화된 형태로 실시간 고안정성 점도 측정을 제공합니다. 독립형 작동 방식으로 디지털 프로세서가 필요 없으므로, 신호를 중간 장치 없이 DCS 시스템으로 직접 출력할 수 있습니다.

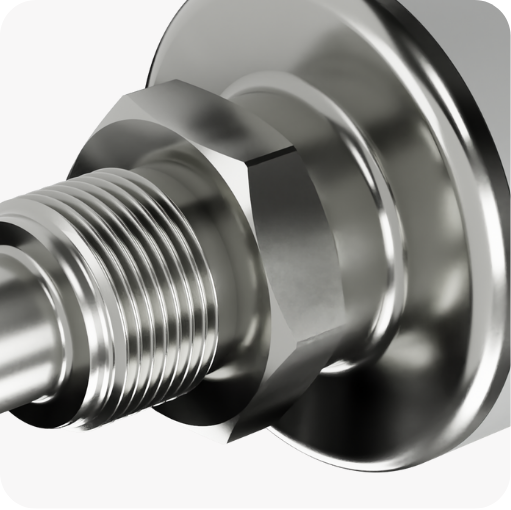

XL3는 장착 방향에 관계없이 설치가 간편하고 일관된 공정 통합을 보장하는 표준 나사식 피팅을 갖추고 있습니다. 설치 후에는 교정, 유지보수, 재구성이 필요 없어 높은 정밀도와 확장성을 자랑합니다. 하이드라모션의 성능을 손쉽게 경험해 보십시오.
차별화를 위해 설계되었습니다.
속도, 안정성, 감도는 Hydramotion 점도계의 대표적인 특징입니다. 이러한 모든 기능은 반복 가능한 공정 운영에 필수적입니다.

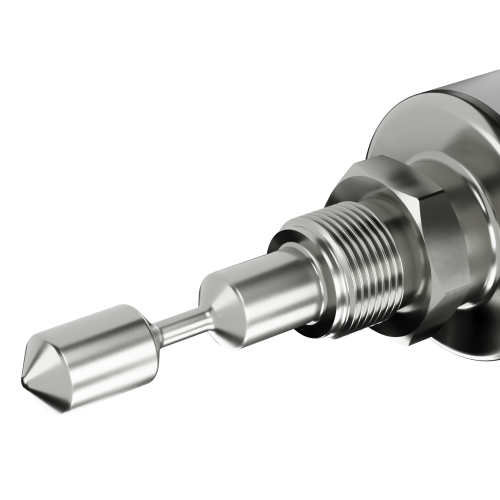

XL3는 공정을 원활하게 진행하고 제품 규격을 준수할 수 있도록 간단하고 신뢰할 수 있는 점도 신호를 제공하도록 설계된 소형 점도계입니다. 작은 크기로 소구경 파이프 및 탱크에 직접 설치할 수 있습니다.

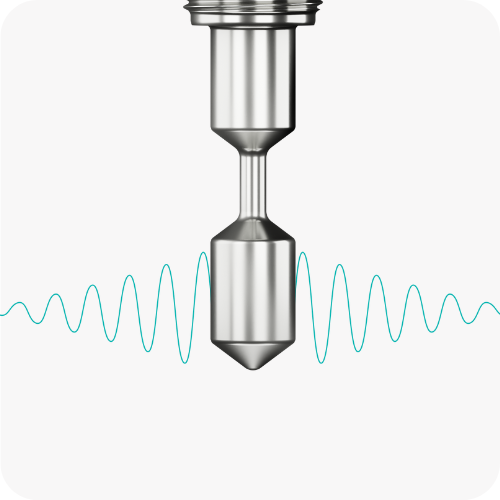

신뢰할 수 있는 공진 기술로 뛰어난 성능을 제공합니다.
XL3는 독자적인 Hydramotion 비틀림 공진 기술을 사용하여 견고하면서도 유체에 민감하게 반응합니다.
설치 위치, 유량, 기포 또는 고형물 유무에 관계없이 교정값이 유지됩니다. 따라서 현장에서 '조정(adjustments)' 할 필요가 없습니다. 점도계를 어디에든 설치하거나 이동할 수 있습니다.
XL3는 독자적인 Hydramotion 비틀림 공진 기술을 사용하여 견고하면서도 유체에 민감하게 반응합니다.
설치 위치, 유량, 기포 또는 고형물 유무에 관계없이 교정값이 유지됩니다. 따라서 현장에서 '조정(adjustments)' 할 필요가 없습니다. 점도계를 어디에든 설치하거나 이동할 수 있습니다.
탁월한 감도.
안정성까지 갖췄습니다.
XL3는 놀라운 감도를 자랑합니다. 실온으로 데워지는 물 한 잔의 점도 변화까지도 감지할 수 있을 정도로 미세한 변화까지 포착합니다.
또한 XL3는 고유의 신호 안정성과 공정 노이즈에 대한 내성을 바탕으로, 공정 조건에서도 이러한 감도를 유지합니다.
VLink
구성 유틸리티
XL3를 빠르게 설정할 수 있는 간단한 구성 유틸리티입니다.
버튼 클릭 한 번으로 기본 매개변수 및 배율에 접근할 수 있습니다. 독립 실행형 모드에 기본적으로 포함되어 있습니다.
▣ XL3 연결 옵션
독립형
모든 점도계는 영국 하이드라모션 기술 센터(HTC)에서 설계 및 제조됩니다.
최첨단 가공, 용접 및 생산 시설을 통해 하이드라모션은 전체 제품군에 걸쳐 품질과 성능을 완벽하게 관리합니다.
하이드라모션의 품질 및 검증 연구소는 모든 기기를 추적 가능한 국제 표준에 따라 검증하며, 이것이 바로 하이드라모션 인증 마크의 기준입니다.
프로세서
로컬 디스플레이를 선호하는 경우, VP250 프로세서는 미니 점도계를 최대한 활용하는 데 필요한 모든 기능을 제공합니다.
버튼 하나로 중요한 점도 데이터와 센서 관리 기능을 이용할 수 있으며, 여러 대의 장치를 위한 멀티드롭 구성도 가능합니다.

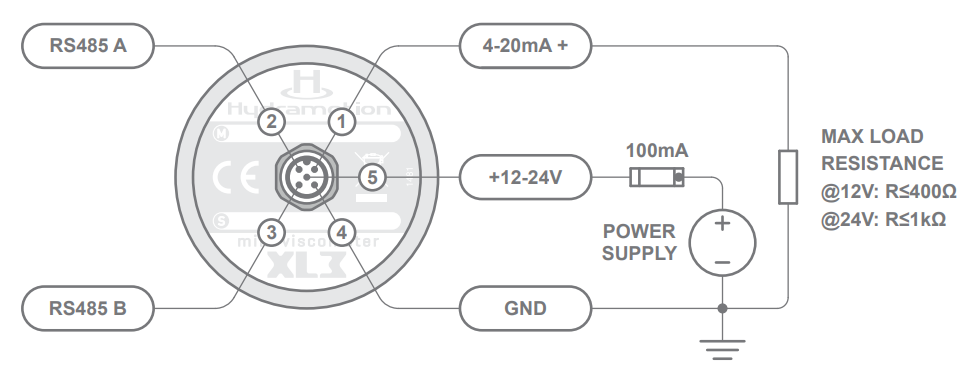

▣ XL3 전기 연결

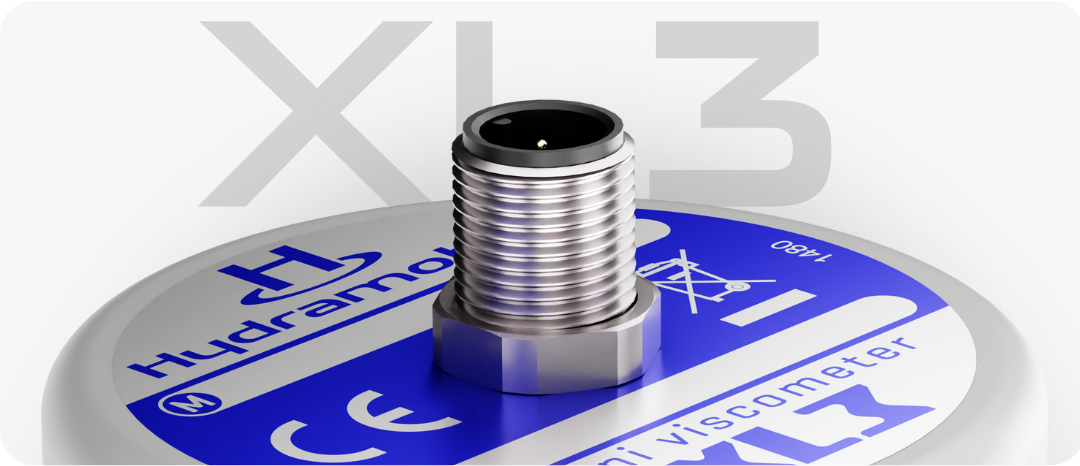

- 모든 연결은 5핀 M12 A형 커넥터를 통해 이루어집니다.
- 제공되는 2m 케이블은 비차폐 케이블입니다. 장거리 연결이나 간섭이 심한 환경에 설치할 경우, 신호 무결성을 보장하기 위해 차폐 케이블을 사용하는 것이 좋습니다.
▣ XL3 설치
XL3는 안전구역 전용 계기입니다.
공정 연결부와 호환되는 공정 피팅에 모든 방향으로 장착 가능합니다.
사실상 모든 크기의 파이프나 탱크에 사용할 수 있습니다.

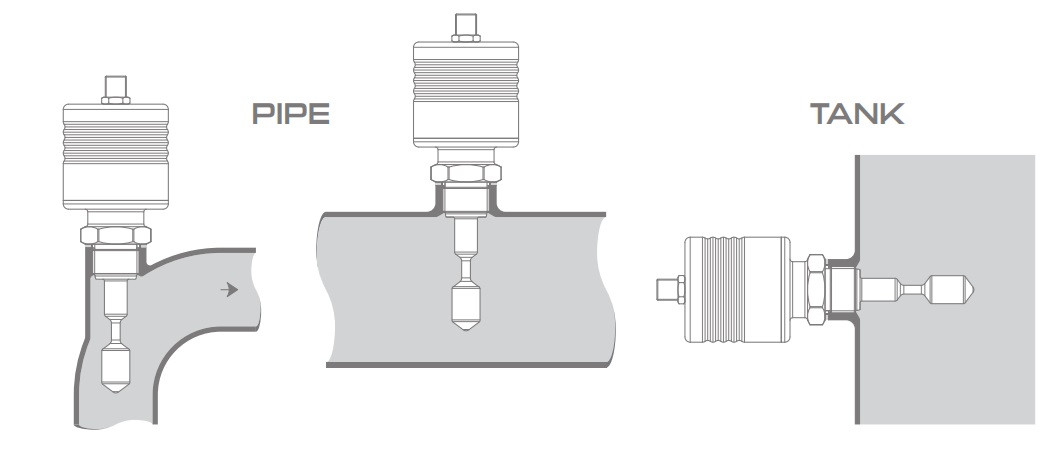

권장 장착 옵션 일부는 아래와 같습니다.
공정 연결부와 호환되는 공정 피팅에 모든 방향으로 장착 가능합니다. 모든 연결은 5핀 M12 커넥터를 통해 이루어집니다.
아래에 제시된 선호되는 장착 옵션은 거의 모든 크기의 탱크 및 파이프 설치를 포함합니다. 나사산은 "본딩 씰"(예: Dowty 타입)을 사용하여 밀봉해야 합니다.

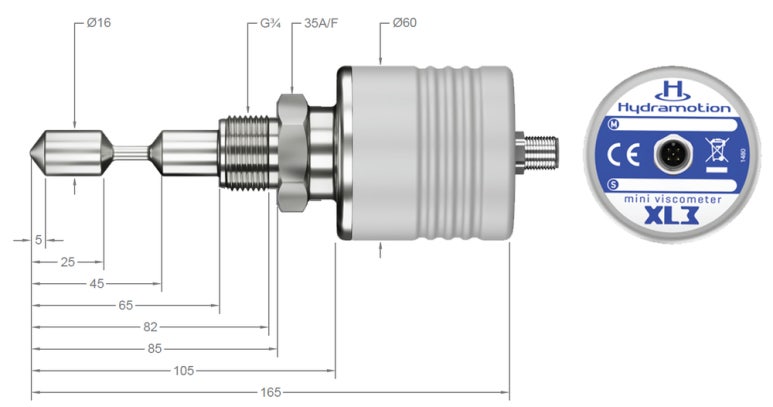

▣ 제품 치수(Dimensions)
▣ 제품 사양
| PERFORMANCE | Range | 0 – 5,000 cP |
| Measurement Time | 1 second | |
| Accuracy | 1% of reading or +/- 0.1cP | |
| Repeatability | 0.3% of reading or +/- 0.05cP | |
| OUTPUTS / INPUTS | Analog | 1 × 4-20mA configurable, representing viscosity, ref. viscosity, or temperature |
| Digital | RS485 ModBus Data Link to host system or PC running ViscoLink | |
| Power | 12-24V DC @ 60mA | |
| TEMPERATURE | Integral Thermometer | Integrated temperature measurement |
| Standard Range | -30 °C to +100 °C | |
| PRESSURE | Standard Range | To process fitting |
| PIPE CONNECTION | Standard Fitting | 3/4” BSPP |
| ELECTRICAL CONNECTION | Cable Length | As required – not affected by cable length up to 1.2km |
| Connector Type | 5 way M12 male connector A-coding | |
| CONSTRUCTION | All welded, crevice-free | |
| MATERIALS | Head | acetal homopolymer |
| Sensor | SS316 (EN 1.4401) | |
| SURFACE FINISH | Standard | N6 0.8 µm Ra |
| WEIGHT | 750g | |
| INGRESS PROTECTION | Standard | IP67 |
| SOFTWARE | V-Link configuration utility | |
| * Special Operations | Custom variations to instrument specification and dimensions routinely provided by our dedicated Special Operations division | |
* 하이드라모션은 제품을 지속적으로 개발하고 개선하는 것을 정책으로 삼고 있으므로 일부 사양은 예고 없이 변경될 수 있습니다.
