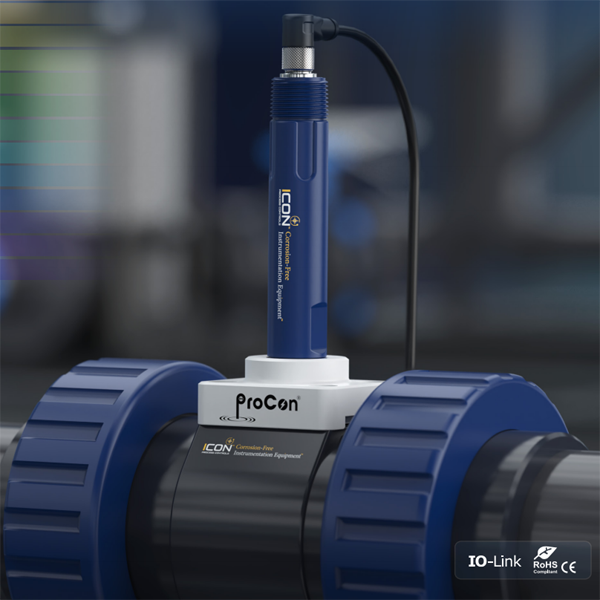

ProCon® - P14F
pH Sensor Transmitter
고농도 HF(HF > 4000ppm) 환경에 최적화된 pH 센서 트랜스미터
- 4-20mA 출력
- IO-Link 연결
- 온도 보상 기능
- PTFE 테플론® 넥서스® 접합부
- 프리앰프 불필요
- 높은 정확도
- 빠른 응답 시간
- ¾” NPT 연결
- PP | PTFE 본체
- RS485 Modbus 통신
"특허받은 내불산 셀레늄/전해질 pH 센서"
"고농도 불산 모니터링에 특화되어 있는 혁신적인 제품입니다."
제품 개요
ProCon® P14F Nexus® 시리즈 pH 센서 트랜스미터는 불화수소산(HF)을 정확하게 측정하기 위해 특별히 설계된 내화학성 셀레늄 측정 전극을 특징으로 합니다.
P14F는 Nexus® KCl 이중 기준 접합부를 채택하여 기준 전극의 오염을 방지하고, 코팅 축적을 최소화함으로써 센서 수명을 연장합니다. 이러한 향상된 설계 요소들은 불화수소가 존재하는 가장 까다로운 환경에서도 안정적인 측정 결과와 빠른 응답 속도를 제공합니다.
ProCon®의 혁신적인 기준 전극 설계와 2선식 4–20 mA, 4선식, 또는 4–20 mA + RS485와 같은 다양한 출력 옵션을 결합하여, 이 센서들은 산업용 HF pH 측정 분야에 최적의 선택이 됩니다.
pH 측정 원리
pH 측정은 전기화학, 특히 물질 간 전자 이동 원리에 기반합니다. pH 측정에서 전자 전달은 pH 감지 물질(일반적으로 유리 또는 고분자 전극)과 기준 물질(일반적으로 은/염화은 전극) 사이에서 발생합니다. pH 감지 전극은 용액 내 수소 이온 농도에 반응하고, 기준 전극은 안정적인 전위를 제공합니다. pH 값은 이 두 전극 사이의 전위차를 기반으로 계산되며, 이를 통해 용액의 산성 또는 알칼리성을 정확하게 측정할 수 있습니다.
네른스트 방정식의 중요성
네른스트 방정식은 용액의 전기 전위와 용액 내 이온 농도 사이의 관계를 나타내는 기본적인 수학 공식입니다. 이 방정식은 pH 센서로 측정한 전기 전위를 기반으로 pH 값을 계산하는 데 필수적입니다. 네른스트 방정식은 다음과 같습니다.
[ E = E_0 + \left( \frac{RT}{nF} \right) \ln \left( \frac{[H^+]}{[H^+_0]} \right) ]
Where:
- ( E )는 용액의 전기 포텐셜
- ( E_0 )는 표준 전기 포텐셜
- ( R )는 기체 상수
- ( T )는 켈빈 온도
- ( n )는 전달된 전자 수
- ( F )는 패러데이 상수
- ( [H^+] )는 용액 내 수소 이온 농도
- ( [H^+_0] )는 표준 수소 이온 농도
네른스트 방정식은 용액 내 온도 및 이온 강도 변화를 고려하기 때문에 정확한 pH 측정에 필수적입니다. 이 방정식을 사용하면 pH 센서는 다양한 산업 공정에서 최적 조건을 유지하는 데 중요한 정밀하고 신뢰할 수 있는 pH 값을 제공할 수 있습니다.

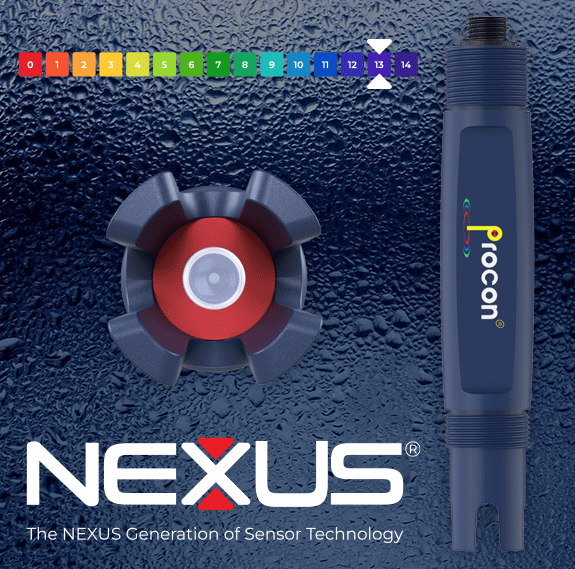

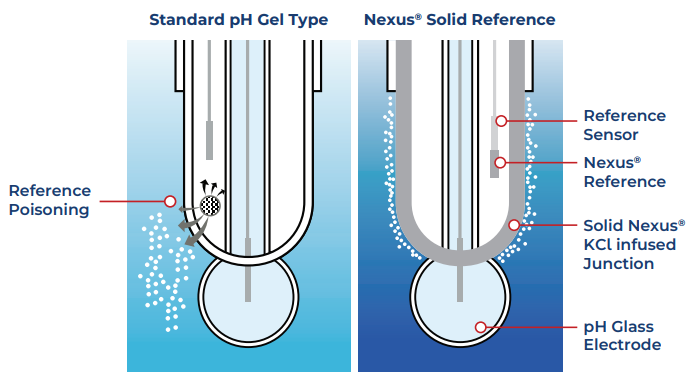

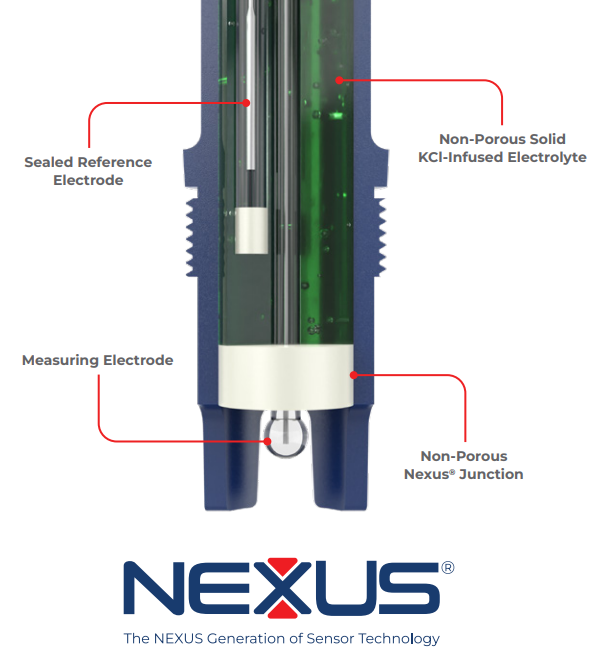

NEXUS 전극 구성
측정 전극과 기준 전극 모두 Nexus®로 알려진 비다공성 첨단 KCl 주입 폴리머로 캡슐화되어 있습니다.
- 이중 접점 기준 전극은 수명을 연장하고 독성 이온을 차단합니다.
- 균열에 강한 저이온 유리는 내구성과 신뢰성을 높여줍니다.
- 영하 10°C(화씨 14°F)까지의 극한 추위에서도 작동합니다.
- 정교한 진단 기능을 통해 재현성과 안정적인 장기 정확도를 보장합니다.

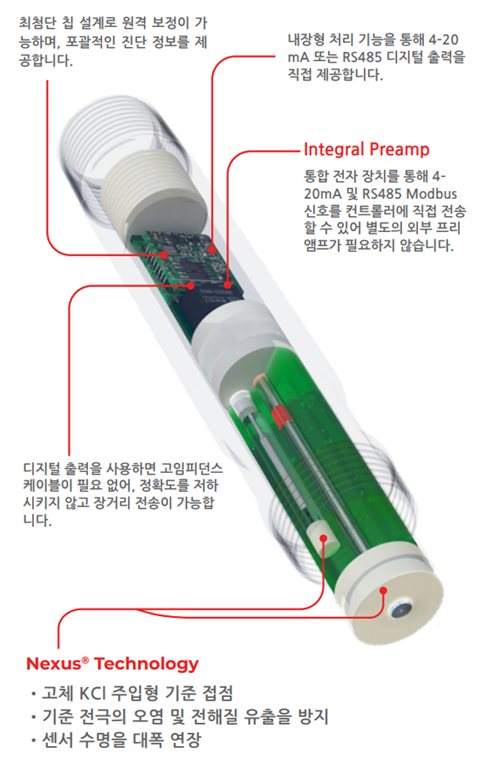

✓ 스마트 센서 기술
고급 전자 회로가 보정 데이터를 저장하여, ProCon® 컨트롤러에 연결 시 센서를 자동으로 인식하고 문제 없이 교정할 수 있습니다.
✓ 교정 및 유지보수 감소
대부분의 pH 센서는 농도 구배 드리프트, 접점 오염 또는 전해질 손실로 인해 빈번한 재교정이 필요합니다.
Nexus® 고체 기준 전극 설계는 전해질 유출을 방지하고 기준 전극을 독성 이온으로부터 보호함으로써 이러한 문제를 크게 줄여줍니다. 그 결과 수명이 연장되고 안정성이 향상되며, 교정 주기도 훨씬 줄어듭니다.
주요 장점
- 향상된 공정 효율성 : 최적의 화학 반응과 자원 활용을 보장하여 폐기물과 운영 비용을 절감합니다.
- 유지보수 비용 절감 : 내식성 소재와 견고한 구조로 내구성을 높이고 교체 빈도를 줄입니다.
- 규제 준수 : 환경 및 안전 기준 준수를 지원하여 벌금 및 운영 중단을 방지합니다.
- 실시간 모니터링 : 작업자에게 중요한 데이터를 즉시 제공하여 신속한 조정 및 잠재적 위험 예방을 가능하게 합니다.
- 강화된 안전성 : 정확한 pH 모니터링을 통해 극단적인 pH 수준으로 인한 장비 및 인력 손상을 방지합니다.
- 향상된 분석 측정 : pH, 용존 산소, 전도도 등 다양한 매개변수를 정밀하게 모니터링하여 최적의 공정 제어를 보장합니다.

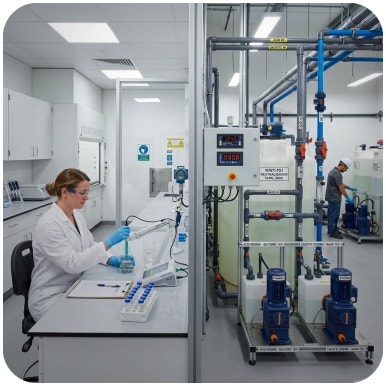

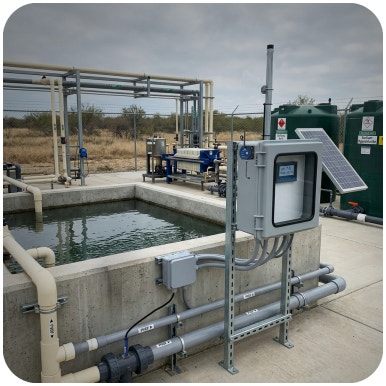

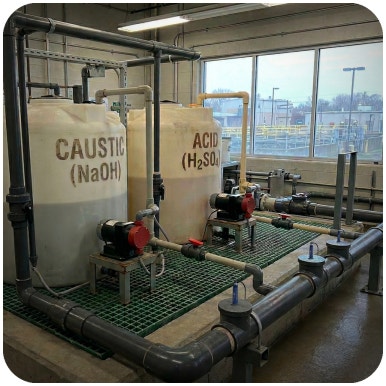

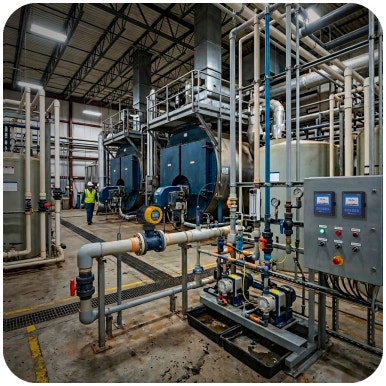

적용 분야
불화수소산(HF) 고농도 내불산용 pH 센서
- 안티몬 전극보다 뛰어난 셀레늄 전극의 내성 pH 측정기
- 공정 제어
- 수질
- 살균 시스템
- 중화 시스템
- 폐수 모니터링
- 수영장 및 스파 관리
- 수생 동물 관리 시스템
- 냉각탑

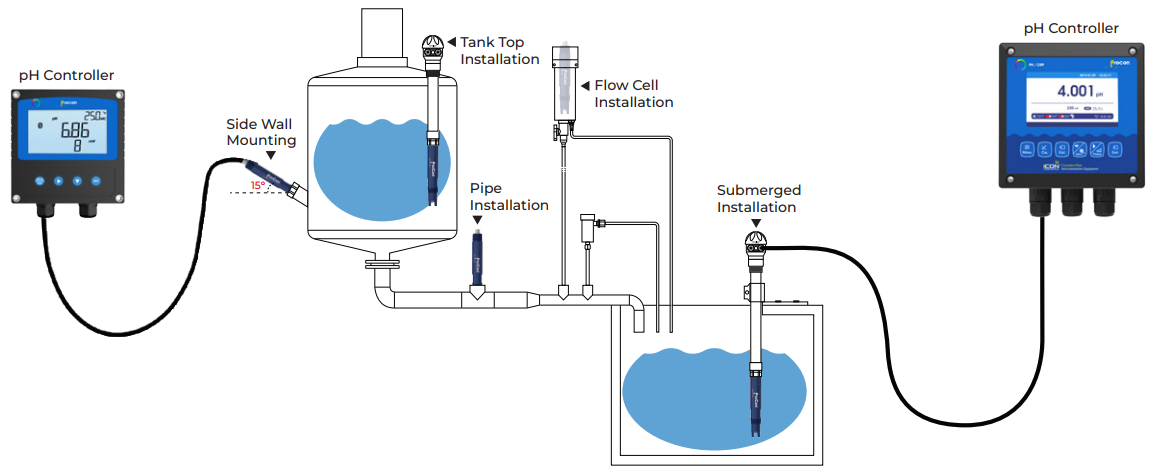

설치 적용 사례

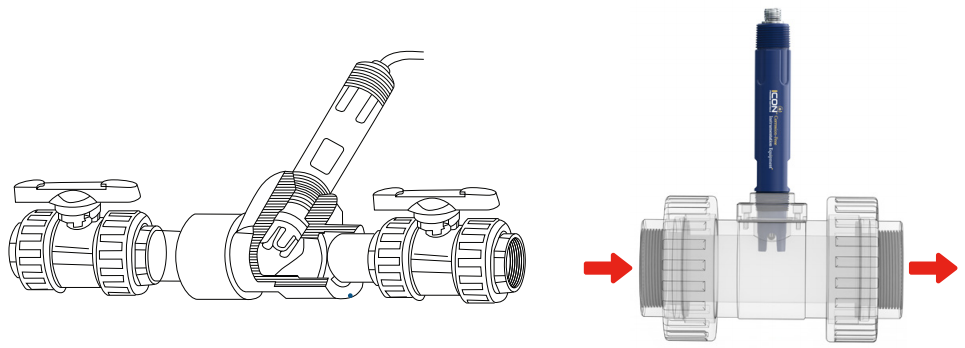

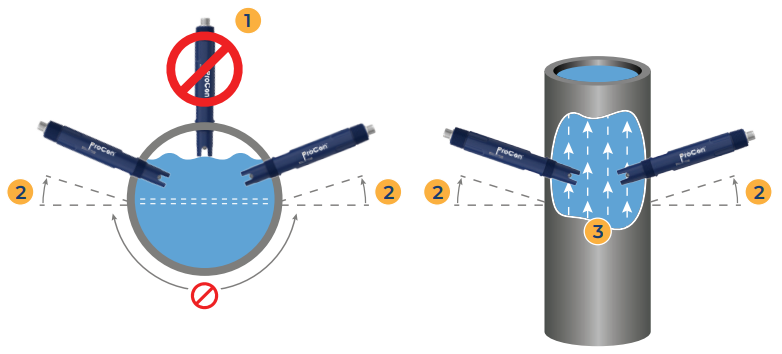

인라인 장착 (In-line Mounting)
① 수직 설치는 피하십시오. (배관이 가득 차지 않은 경우 공기가 유입될 수 있습니다.)
② 최적의 설치 각도는 수평에서 15°입니다.
③ 공정 유체는 위쪽으로 흐르도록 설치해야 합니다. (하향 흐름을 위해서는 배관 내 공기 유입을 방지하기 위해 배압을 확보해야 합니다.)

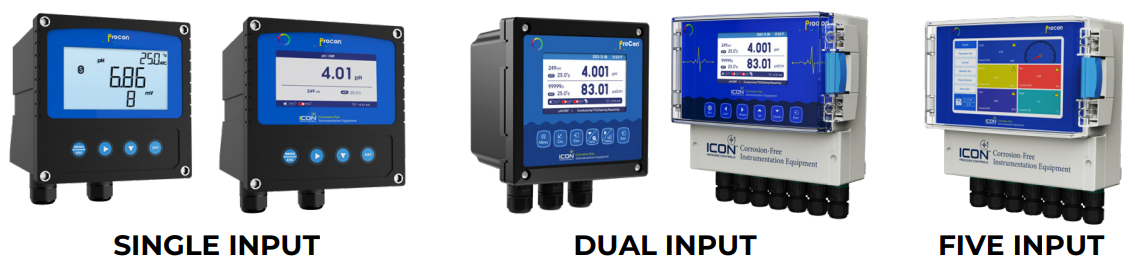

컨트롤러
다음 컨트롤러와 함께 사용 가능하며, 프리앰프는 필요하지 않습니다.

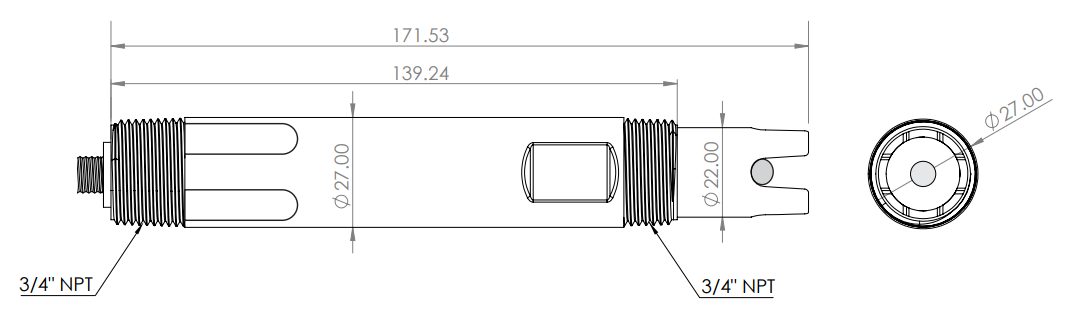

제품 치수 (mm)
모델 선택
pH 측정 | P14 시리즈 산업용 pH 센서 동영상
P14 시리즈 pH 센서는 정확성, 내구성, 그리고 까다로운 산업 공정에 완벽하게 통합될 수 있도록 설계되었습니다.
제품 사양
| pH 측정 범위 | 0 – 12 |
| 측정 대상 화학물질 | HF > 4000ppm |
| 전원 공급 | 9 ~ 36 VDC |
| 출력 | 4-20mA (2-wire loop) | ProCon® Display (4-Wire) | 4-20mA + RS485 (6-wire) | IO-Link* |
| 정확도 | Measurement Value: ± 0.05 pH | Temperature: ± 0.5°C |
| 작동 온도 | 32 to 140°F | 0 to 60°C |
| 최대 사용 압력 | ≤ 87 psi |
| 센서 본체 재질 | PP Polypropylene |
| 기준 전극 시스템 | Ag / AgCl / 3.3 Mol KCl Double Junction |
| pH 전극 | Selenium – Bulb |
| 기준 전극 접합부 | Non-Porous KCl Nexus® Junction |
| 공정 접속부 | 3/4” NPT |
| 측정 전극 저항 | < 600 MΩ |
| 온도 보상 | PT1000 |

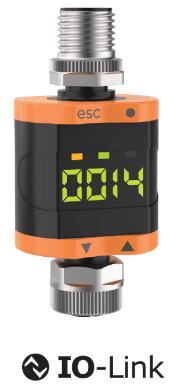

LinkPro® IO-Link 어댑터
IO-Link®는 마스터 장치와 센서 간의 지점 간 통신 링크입니다. 센서의 파라미터를 자동으로 설정하고 공정 데이터를 전송하는 데 사용할 수 있습니다. LinkPro® IO-Link 어댑터는 전류 소스(4-20mA)에 연결하여 IO-Link 마스터로 값을 출력합니다. 센서에 직접 연결함으로써 센서와 IO-Link 네트워크 간의 직접 연결을 제공하여 안정적이고 빠른 데이터 전송을 가능하게 합니다.
▣ 주요 기능
- 4-20mA 아날로그 신호를 IO-Link 신호로 변환
- 센서 및 마스터에 직접 연결
- LED 상태 표시
- M12 장치와의 원활한 연결
