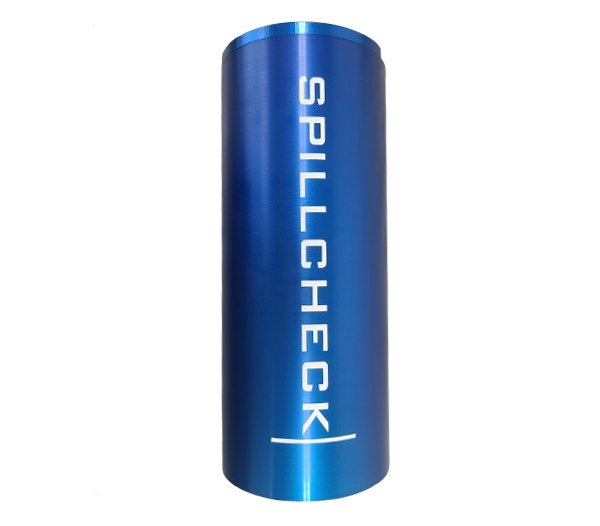

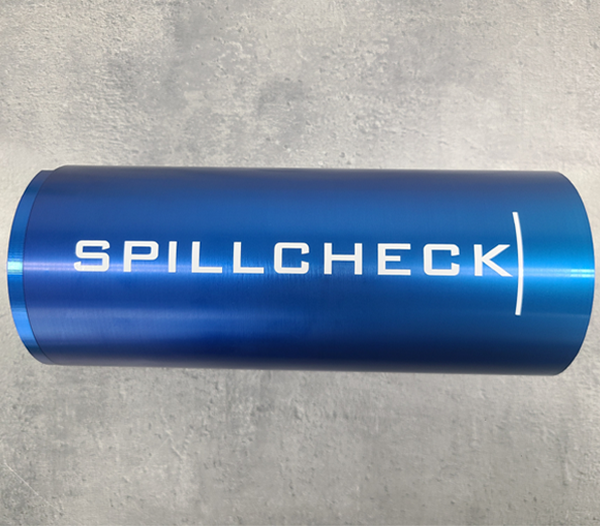

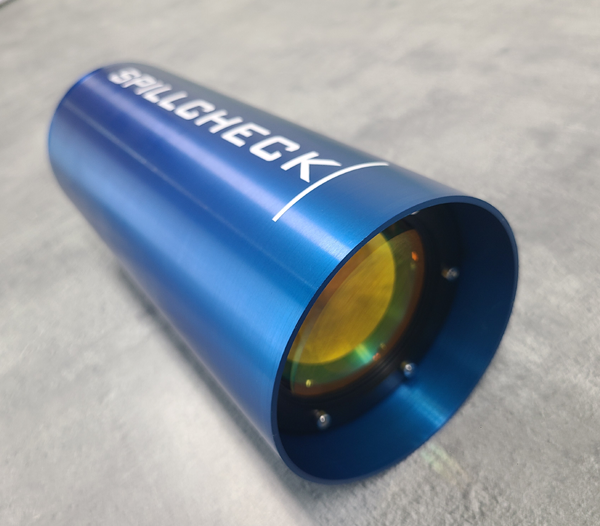

비접촉식 오일측정기 - SPILLCHECK

SPILLCHECK은 수면의 오일을 감지하기 위한 비접촉 센서인 비접촉식 오일측정기입니다. 산업 현장에서 오일 유출 및 오일 누출을 실시간 모니터링하여 오일 유출 사고에 신속하게 대응할 수 있는 오일측정기입니다. 식수원을 보호하고 윤활유 누출로부터 산업 장비 및 환경을 보호합니다.


  지능형 감시 모니터링

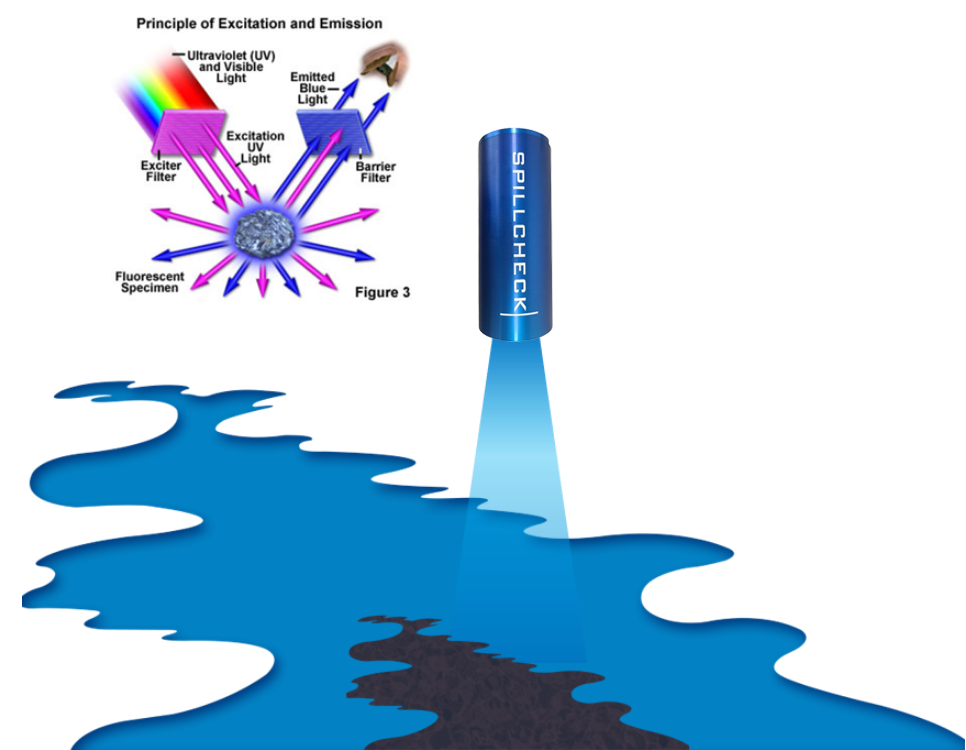

UV광원을 사용하고, 최대 수명은 5년이며, 측정 가능한 유막의 두께는 1㎛ 입니다.​

  감지 가능한 오일

모터 오일, 터빈 오일, 식물성 오일, 윤활유, 유압유, 광유, 연료유, 선박용 디젤유, 원유, 난방유, 가스유, 벙커 연료, 디젤, 가솔린, 등유, 항공 연료 등

  위험한 장소에도 적용

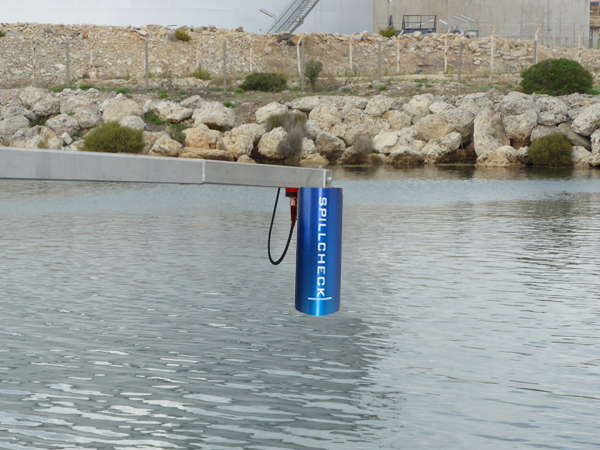

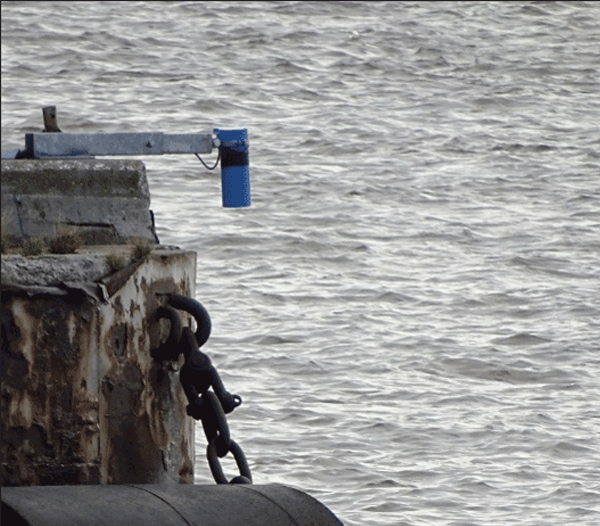

하천 및 저장고, 석유저장 터미널, 산업 공장, 폐수, 수로, 항만 및 기타 환경 관련 산업현장을 포함하여 수면이나 지표면의 오염 또는 누액을 위험지역에서 무인으로 지속적으로 감시합니다.

  소형 및 저전력 설계

  램프 수명 대폭 향상 5년

  강우, 결빙 혹은 해수에 영향을 받지 않음

  감도 조정 가능

  PC와 연계하여 쉬운 매개변수 설정

  독립형 또는 네트워크 장치로 작동

  KTL 국내 방폭 지원 (옵션)

✓  IP68 방수 등급

하이드로카본(탄화수소) 오염물질 색상표


▣  오일 및 윤활유 누출 사례


"산업 전반에 걸쳐 기계를 이용한 생산 제조 공정에서 오일이나 윤활유를 사용하면서 일반적인 오일 및 유분의 누출이 빈번히 일어 납니다.​"

  • 우천시 빗물에 의한 바닥면에 뭍은 오일의 누출
  • 화제 폭발사고에 의한 오일의 누출
  • 화학제품 생산 공정에서 결함에 의한 오일의 누출
  • 오일 교환 작업중 오일의 누출
  • 기계의 결함으로 인한 오일의 누출
  • 공장내 기름성분의 빗물과 함께 공장 외부 유출

"오일누출 사고 예방과 더 큰 피해를 최소화하기 위해 오일검출기가 필요합니다."

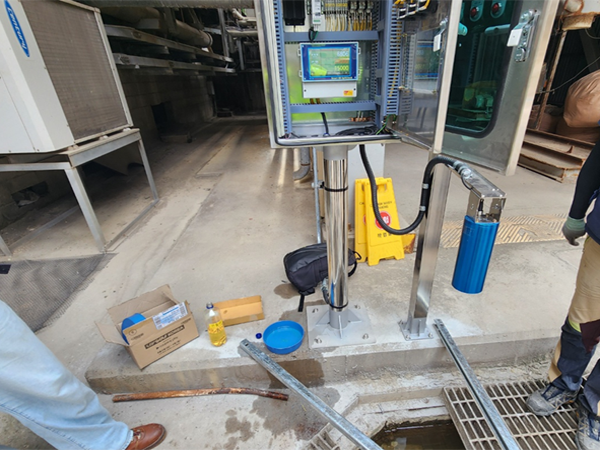

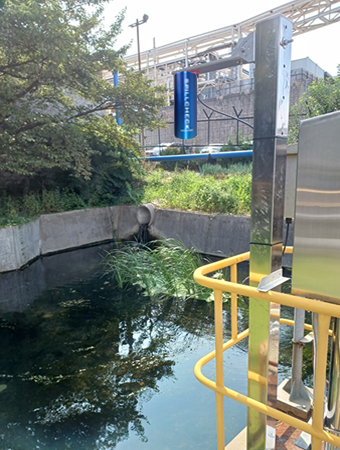

▣  비접촉 오일검출기 설치 시공 및 적용 대상

  • 산업 공장 사고 예방을 위해 석유류 저장소 누출 감지
  • 오폐수처리장으로 유입되는 폐수의 오일 누출 감시
  • 하천으로 유입되는 오일 유출 감시
  • 수로 오일 유입되는 오일 유출 감시
  • 식료품이나 의약품 생산 공정에서의 오일 누출 감지
  • 특정 지점의 오일 누출 감시
  • 접촉식 오일 검출 장비 설치가 어려운 위치 설치
  • 기름 성분의 유입을 제어가 필요한 제조 공정
  • 수면 오일 모니터링이 필요한 장소
  • 표면 오일 감시 모니터링이 필요한 장소
  • 산업 현장에서 무인으로 오일 감시가 필요한 지역

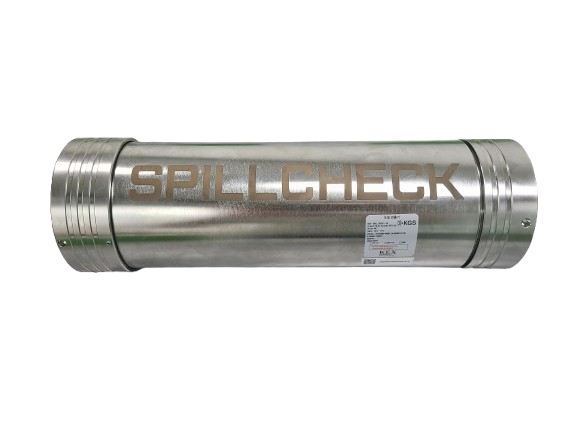

▣  방폭 구역에 설치가 가능한 방폭형 오일검출기 SPILLCHECK

SPILLCHECK 방폭형

4~20ma 출력과 Relay NO/NC 지원을 하며 modbus RS485 지원을 하여 PLC 연동이 가능합니다. 또한 TM-50 오일검출 전용 모니터를 연결하는 경우는 측정값과 누수 경보을 개별 관리 가능합니다.

오일검출기 모니터 TM-50

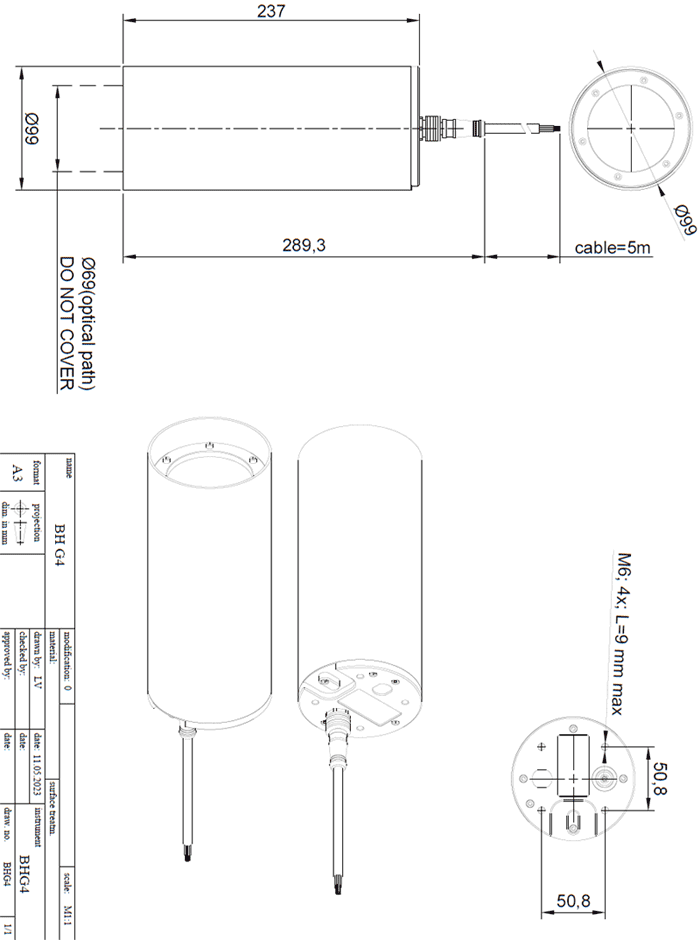

▣  비접촉식 오일검출기 치수 & 기술 사양

측정 기술UV 형광측정방식
감지 오일UV-A Type (365㎚ 파장) 무거운 오일류
- 원유, 연료유, 터빈오일, 윤활유 등
UV-B Type (260㎚ 파장) 가변운 오일류
- 가솔린, 항공유, 유기용제, 기타 정제유 등
감지 주파수10 ㎐, Adjustable
측정 시간0.5초 ∼ 99분
반응 시간1초 미만(측정 시간 설정에 따라 다름)
감지 범위(높이)3 ~ 10m (3m 권장)
감지 범위(지름)100 ㎜
민감도막 두께 ±1㎛ ~ 10㎛ (micron)
램프 수명5년
보호 등급IP68
저장 온도-40 ℃ ∼ 70 ℃
작동 온도-20 ℃ ∼ 50 ℃
외부 출력1) Modbus RS 485
2) 4∼20㎃ 출력(기본) 또는
Relay 접점 (NO/NC) 선택 가능
공급 전원DC 12V
소비 전력< 2 W (DC)
최대 소비 전력DC 12V 기준 6 W
치수271㎜ × 133㎜ ,원통 Ø 100㎜
색상/무게적색 / 1.5 ㎏
재질재질 : Sapa 6063-T6, Sapa 6082-T6 Aluminium
표면 : 검정 산화처리 및 청색 코팅
유리 : 광학 N-BK7 재질
봉합 : N-BK7 고무 O-ring, Stainless 볼트
전기 : IP69K 등급
CE 적용 표준EN 61010-1:2010, EN 61000-6-2:2004,
EN 61000-6-3:2007
