차동 pH 프로브 Type 40은 상대 pH라고 할 수 있는 제품별 신호를 제공합니다. 이 상대 pH는 균일한 공정을 제어하고, 모니터링하는 데 사용될 수 있습니다.

pH 센서 Type 40은 내부 전해질 용액과 기준 접점이 필요하지 않아 pH 측정의 특성을 바꿉니다. 이 설계는 기준 센서의 노화 및 오염으로 인해 발생하는 문제를 사실상 제거합니다. 이 pH 측정 원리를 상대 pH 측정이라고 합니다.

프로브 디자인과 견고한 Pfaudler Glasteel™ 표면 덕분에 프로세스(제품 흐름)에 직접 설치할 수 있으므로 보호 케이지 없이 pH를 즉시 직접 감지할 수 있습니다. pH 프로브 Type 40은 막대형 및 링형 디자인으로 제공됩니다. 또는 더 작은 pH 프로브 유형 18을 사용할 수 있습니다.

▣  상대 pH 측정 원리

• 에나멜 코팅 프로브의 구성은 견고한 강철 로드를 기반으로 합니다. 파란색 베이스 에나멜은 두 개의 노란색 이온 감지 에나멜 띠로 덮여 있습니다. 측정 전극은 수소 이온에 민감합니다. 기준 전극은 용해된 염분에 따라 달라지는 전위를 공급합니다. 기준 에나멜 전위의 안정성은 제품의 염분 완충에 따라 증가합니다. 전위는 pH 측정 전극의 기준값으로 사용됩니다.

• 두 측정 전극 모두 장기적으로 안정적이며, 노화되지 않습니다. 따라서 기울기 값을 결정하고 지정하여 제품 또는 제어 지점에 대한 프로브를 프로그래밍하는 것이 가능합니다. 측정 프로브는 일반 CIP 방법을 사용하여 인라인으로 세척 및 멸균할 수 있습니다. 측정값의 가장 높은 재현성은 알칼리 및 산 세척 후 습식 증기 멸균을 통해 달성됩니다(그림 1 참조).

• 프로브는 대칭형 고저항 입력을 갖춘 pH 측정 장치에 직접 연결할 수 있습니다. 이는 7‑14 pH와 50‑59 mV/pH 사이의 범위에서 영점과 기울기를 설정하고 등온 전압을 최대 +400 mV 또는 3.0 pH 로 설정할 수 있는 가능성을 제공해야 합니다. 내장된 Pt 1000 을 사용한 자동 온도 보상은 pH 트랜스미터에 Uis 보상 기능이 장착된 경우에만 가능합니다.

• 일정한 기준 시스템과 절대 pH 측정 기능을 갖춘 pH 프로브와 달리 차동 pH 프로브는 제품별 기준 값과 관련하여 측정된 pH 값을 제공하므로 "상대 pH"를 제공합니다.

• 많은 프로세스가 항상 동일한 방식으로 진행되는 것으로 알려져 있으므로 특정 프로세스에 대한 기준 값은 일정한 값이 됩니다. 따라서 "상대 pH"는 실제 pH입니다.

• 화학 산업, 제약 산업, 식품가공 산업의 대부분의 공정은 동일한 회로도에 따라 수행되는 반복적인 제조 공정입니다. 균일한 제품 품질을 달성하려면 개방형 또는 폐쇄형 루프 제어에서 얻은 특정 pH가 필요합니다.

▣  장점

• 기계적 및 화학적 스트레스가 높은 애플리케이션에서 영구 인라인 모니터링
• 개폐식 홀더 없음/바이패스 설치 불필요
• 최소한의 유지 관리 비용으로 인한 낮은 수명 주기 비용
• 서비스 수명은 유리 부식 및/또는 마모에 의해서만 제한됨
• 제품의 전해질 오염이 없음
• 소모품이 필요하지 않음
• 촉매적 또는 생물학적 효과 없음
• 건조하게 보관 가능

▣  블록 다이어그램

▣  제품 사양 (pH 40 Rod & Ring)

• 측정값 : Relative pH

• 기준 시스템 : Reference enamel

• 측정 범위 : 3 to 12 pH

• 작동 온도 : 0 to +140 °C

• 온도 보상 : Pt 100

• 작동 압력 : -1 to +40* bar

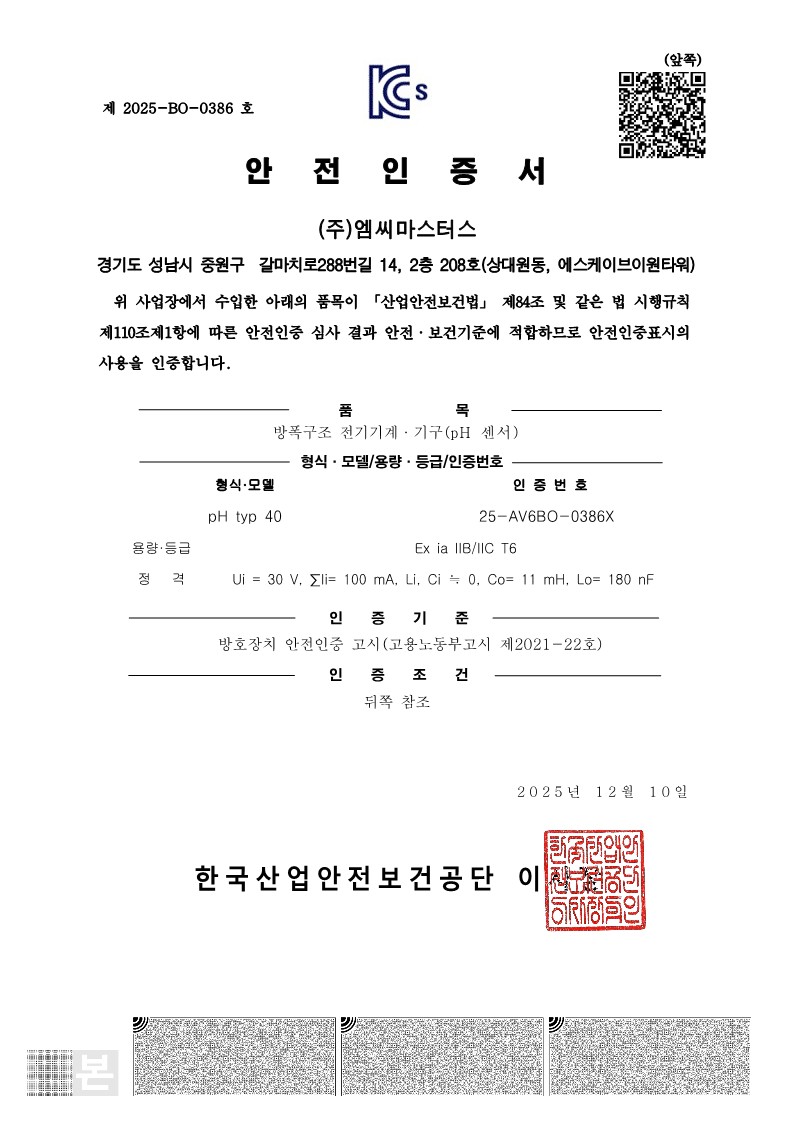

• Ex. 방폭 : II 1/2 G EEx ia IIB T6 or II 2G EEx ia IIC T6

• 치수(mm) : L = 300 – 3200
                    D = 38 – 180
                    DN = 50 – 200

                    Ring-probe**:
                    DN 50 / DN 80"

• 전기적 연결 : 5-pin, Lemo

• 방폭 등급 : IP66 to IP68

• 전해질 : No KCL solution is needed

*   other dimensions on request
** higher pressure on reguest
