RoboChem™ TOC-3100
총유기탄소(TOC) 연속자동측정기
▣ 제품 소개
- 환경부 수질오염공정시험기준(ES 04311.1c)에 의한 총유기탄소(Total Organic Carbon) 분석
- 중소기술혁신사업을 통해 국내 최초로 개발된 고온 연소 산화방식 TOC 측정기
- 측정 정확도 및 정밀도가 우수하고 난분해성 유기물에도 높은 산화 효율
- MFC(Mass Flow Controller)를 이용한 가스 소모량 최소화 및 유량 모니터링
- 유해화학물질을 배제한 친환경적 연속자동측정기로 유해화학물질 취급시설 검사 면제
- 매 분석 시마다 부품 상태 모니터링 및 자가 진단을 통한 사용자 편리성 극대화
- 하·폐수 방류수 모니터링 및 하천, 호수, 해양 수질 모니터링, 강우 시 비점오염 모니터링, 하·폐수처리공정 모니터링 등 다양한 범위 적용가능
- 주요 납품처 : 수질 TMS, 국가수질자동측정망, 해양환경측정망, 공정관리 등

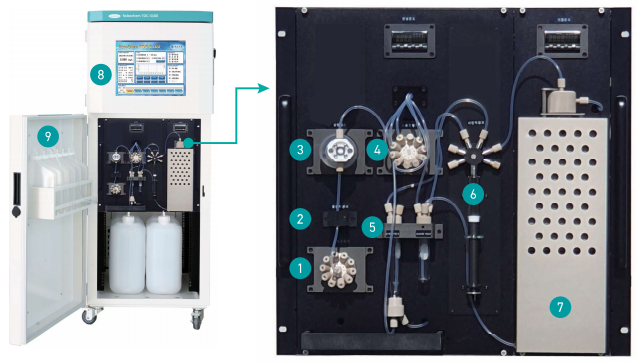

▣ 구성
① 다채널 밸브
② 시료/시약 감지 센서
③ 정량 펌프
④ 스위칭 밸브
⑤ 무기 탄소 제거부/ Water trap
⑥ 시린지 펌프
⑦ 연소 산화부
⑧ 제어부
⑨ 시약
- 표준용액(제로 용액): 측정범위의 5% 이하
- 표준용액(미들 용액): 측정범위의 45%
- 표준용액(스팬 용액): 측정범위의 90%
- 염산용액(HCI,2M)
※ 내부 구성품
- MFC/NDIR/ 냉각모듈/ 시료 고리관
- 할로겐스크러버/입자필터

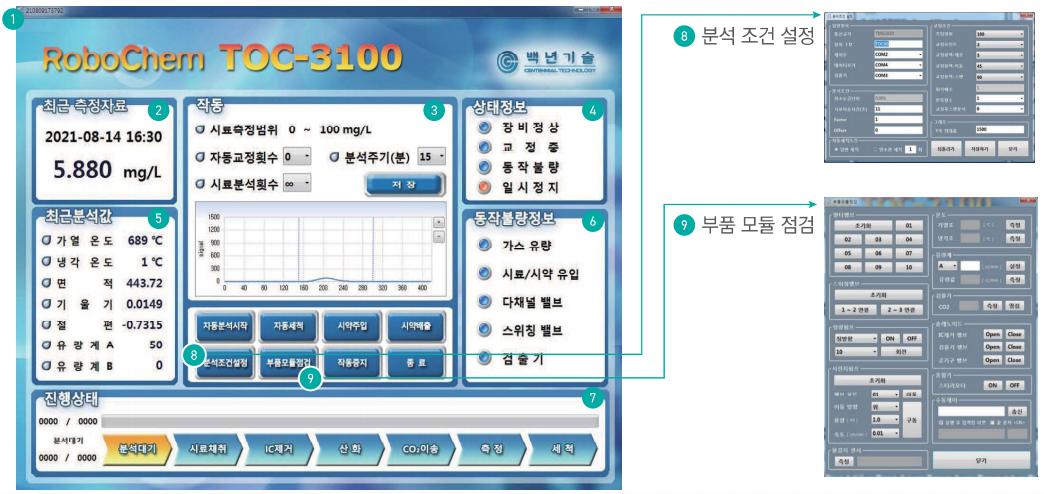

▣ 제어 프로그램
① 운영프로그램 버전
② 최근 측정 자료 표시
③ 작동 설정
④ 상태 정보 출력
⑤ 최근 측정 상수 표시
⑥ 동작 불량정보 표시
⑦ 분석 진행 상태 표시
⑧ 분석 조건 설정
⑨ 부품 모듈 점검
▣ 제품 사양
| 구 분 | 상세 내용 |
| 형식승인번호 | 제WTMS-TOC-2021-11호 |
| 측정방법 | 총유기탄소-고온소산화법 |
| 측정범위 | 0~100 mg/L / 0~400 mg/L |
| 최소눈금 | 0.001 mg/L 이하 |
| 최소검출한계 | 0.1 mg/L 이하 |
| 반 복 성 | 3% 이하 |
| 측정주기 | 15분/30분/1시간 (설정가능) |
| 검출방식 | 연소 산화된 이산화탄소를 측정하여 설정된 검량선으로 농도(mg/L) 산출 |
| 검 출 기 | 비분산적외선 검출기 (NDIR, Non-Dispersive Infrared Detector) |
| 산화방식 | 고온 연소 산화 (690°C. 백금촉매) |
| 계량방식 | 시료, 시약 이송용 세라믹 피스톤 펌프 (0.1mL/stroke) |
| 연소로 시료 주입용 시린지 펌프 사용 (3.33uL/stroke) | |
| CO 주입방식 | 시료고리관(Sample Loop)을 사용한 정량 주입 |
| 시 료 량 | 3mL (연소관주입량 0.3mL) |
| 시약교체주기 | 2주 |
| 상태정보 | 장비정상, 교정중, 동작불량, 일시정지 |
| 데이터출력 | RS-232C, 4~20mA, 0~5V |
| 전 원 | AC 220V, 60Hz |
| 소비전력 | 450W |
| 외형치수 | 620x720x1600(WxDxH)mm |
| 제조사 및 제조국 | (주)백년기술/ 대한민국 |
