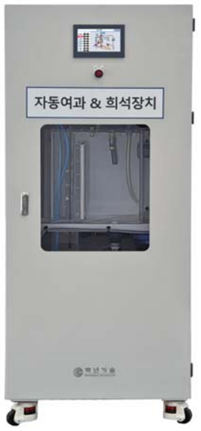

RoboChem™ AFD-3000
자동시료 여과 및 희석장치
▣ 제품 소개
- 실고압 역세척 시스템을 통하여, 부유물질 농도가 높은 시료 조건에서도 여과막의 막힘없이 안정적인 연속 운전 가능
- 수도수를 이용한 희석 방식으로 최대 10배 희석이 가능하며 고농도 시료의 전처리에 적합
- 스테인리스 재질의 특수 여과막을 사용하여 내구성이 우수하고, 필터 교체 없이 장기간 사용
- 중력식 여과 방식으로 압력 펌프 없이 고부하 조건에서도 안정적인 여과 및 전처리 운전이 가능
- 현장 상황에 맞게 편리한 운전 설정 조작 기능으로 자동 연속 운전 가능

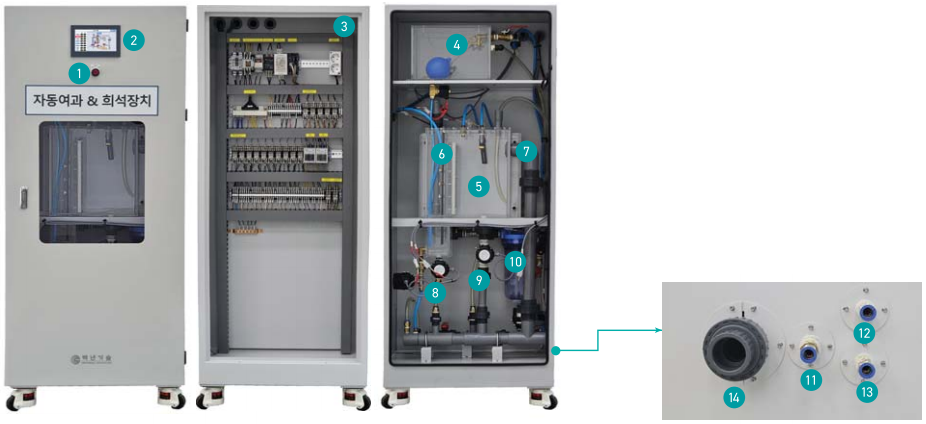

▣ 구성
① 전원
② 조작 화면
③ 제어부
④ 희석수 보관수조
⑤ 여과수조
⑥ 여과막
⑦ 오버플로우 배관
⑧ 여과수 드레인 밸브
⑨ 시료 드레인 밸부
⑩ 세척수 필터
⑪ 시료 유입 배관
⑫ 세척수 유입 배관
⑬ 희석수 유입 배관
⑭ 시료 배출 배관

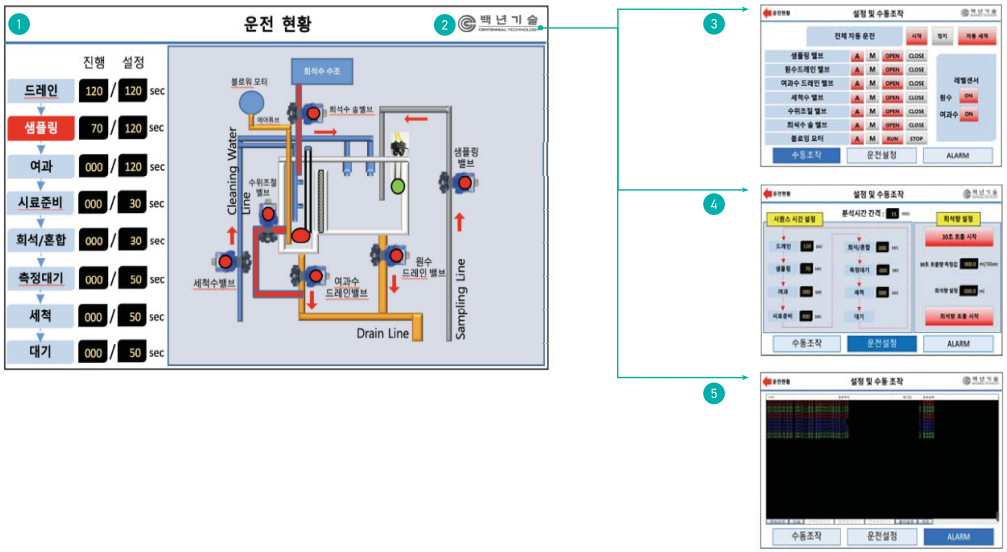

▣ 제어 프로그램
① 메인화면(시스템 운전현황 확인)
② 설정 및 수동조작 버튼
③ 수동조작(자동운전 설정)
④ 운전설정(시스템 시간설정 및 희석설정)
⑤ 경보 확인(여과수, 원수, 세척수 부족 및 드레인 경보 / 밸브 불량)
▣ 제품 사양
| 구 분 | 상세 내용 |
| 여과 방식 | 중력식 여과 |
| 희석 배수 | 5배 / 10배 (사용자 조건에 따라 희석 배율 선택 가능) |
| 세척 방식 | 수도수를 이용한 고압 역세척 |
| 작동 시간 | 측정장비 분석시간 간격에 따른 작동시간 설정 가능 |
| 시료 조건 | MLSS 7000ppm 이하 |
| 필터 재질 | STS 304 |
| 필터 종류 | 스크린필터 |
| 필터 공극 | 120mesh ~ 2000mesh |
| 혼합 방식 | Air bubbling |
| 배관 크기 | Ø16 (유입수/희석수/세척수), Ø40 (배출수) |
| 통신 방식 | 유무선 1:1 PLC통신 |
| 경보 종류 | 샘플링 밸브/ 원수드레인 밸브/ 여과수드레인 밸브/ 세척수 밸브/ 수위조절 밸브/ 희석수 솔밸브/ 블로잉 모터 |
| 외형 치수 | 680x715x1680 (WxDxH)mm |
| 전 원 | 220V, 60Hz |
| 설치 환경 | 5~35℃ |
| 제 조 국 | 대한민국 |
