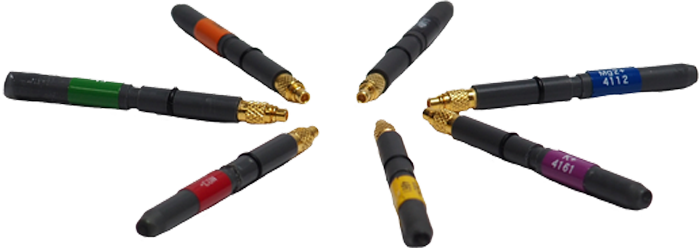

Mini ISE sensors

Modular & Versatile

초소형 설계, 폭넓은 활용성 및 뛰어난 성능

• 사용이 간편함
• 시료 및 시약 사용량 최소화
• 다른 pH·ISE·mV 측정기와 호환 가능 (고입력 임피던스 입력 필요)
• 기준전극과 함께 사용 가능 (Mini 또는 Classic Ag/AgCl 기준전극)
• 고체 상태(Solid State) 전극
• 빛의 세기 변화에 영향을 받지 않음
• 유지보수가 필요 없음
• 교체가 간편함

정밀 분석을 위한 높은 정확도와 뛰어난 견고성

(Accuracy and robustness for precision analytical applications)

"정밀 측정을 위한 첨단 초소형 ISE 기술. 사용이 간편하고 경제적인 센서로 실험실 및 현장 분석에 최적화"

제품 개요

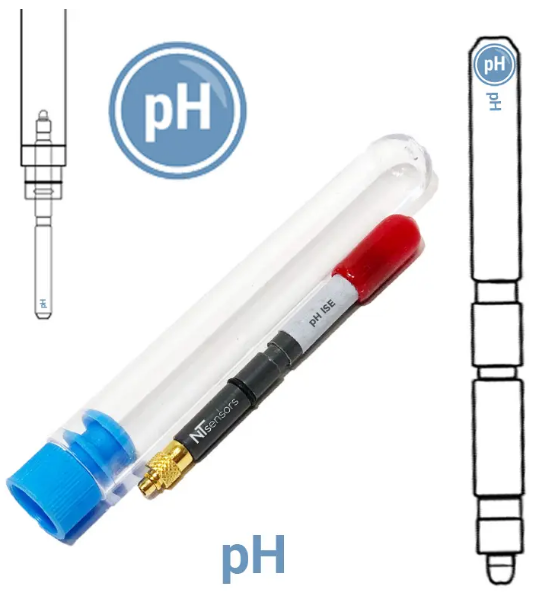

NT Sensors의 Mini ISE Sensors는 이온선택성전극(Ion Selective Electrode, ISE)을 초소형으로 설계한 반전지(Half-cell) 타입의 고체상(Solid-state) 전극 이온 센서입니다.

기존 ISE의 측정 성능과 다양한 이온 선택성을 유지하면서 센서 크기를 줄여 소량의 시료를 사용하는 실험실 분석 및 공간이 제한된 측정 환경에 적합하도록 설계되었습니다.

NT Sensors의 Mini ISE는 견고한 플라스틱 바디와 고체상 이온선택성 멤브레인을 사용하며, 별도의 기준전극(Reference Electrode)과 함께 사용하는 반전지 방식입니다. 또한 일반적인 Ion/mV/pH Meter와 호환되어 기존 측정 시스템에도 적용할 수 있습니다.

측정 원리

NT Sensors의 Mini ISE Sensors 측정 원리는 기본적으로 이온선택성전극(ISE)과 기준전극 사이에서 발생하는 전위차(mV)를 측정하여 시료 내 특정 이온의 농도를 계산하는 방식입니다.

시료에 Mini ISE와 기준전극(Reference Electrode)을 함께 담그면, ISE의 이온선택성 멤브레인이 특정 이온과 선택적으로 반응합니다.

예를 들어, Na⁺ ISE라면 시료 속 Na⁺ 농도에 따라 센서 멤브레인에서 발생하는 전기화학적 전위가 달라집니다.

이온 농도 변화 → 멤브레인 전위 변화 → 전위차(mV) 측정 → 이온 농도로 환산

Nernst 방정식

ISE에서 발생하는 전위는 일반적으로 Nernst 방정식을 따릅니다.

쉽게 표현하면:

측정 전위(mV)는 특정 이온의 활성도(농도)의 로그값에 비례합니다.

25°C에서 1가 이온(Na⁺, K⁺, Cl⁻ 등)의 경우 이론적인 기울기는 약 59.16 mV/decade이며, 2가 이온(Ca²⁺, Mg²⁺ 등)은 약 29.58 mV/decade입니다.

Half-cell 구조

NT Sensors Mini ISE는 Half-cell(반전지) 방식이므로 ISE 자체에 기준전극이 포함되어 있지 않습니다.

따라서 측정할 때는 다음과 같이 구성됩니다.

[Mini ISE] + [Reference Electrode] + [시료] → 전위차 측정

탄소나노튜브의 역할

NT Sensors의 Mini ISE는 Carbon Nanotube(탄소나노튜브) 기술을 활용하여 전극을 매우 작게 만들면서도 안정적인 전기적 특성을 확보하도록 설계되었습니다.

즉, 탄소나노튜브 자체가 특정 이온을 측정하는 것이라기보다는 초소형 전극 구조에서 이온선택성 멤브레인의 신호를 안정적으로 전달하는 핵심 소재로 이해하는 것이 좋습니다.

적용 분야

일반적인 ISE보다 작은 센서가 필요한 경우에 가장 큰 장점이 있습니다.

소량 시료 → Mini ISE → mV 측정 → 이온 농도 분석

따라서 NT Sensors Mini ISE는 "정밀한 이온 분석 + 초소량 시료 + 초소형 센서"가 필요한 연구 및 분석 분야에 적합합니다.

• 수질 및 환경 분석
• 식품 및 음료 분석
• 제약·바이오 연구
• 화학 분석
• 농업·수경재배
• 연구·실험실 분석
• 초저용량(Ultra-low Volume) 시료 분석
• 현장 이온 농도 측정

Mini ISE 주요 측정범위

제품 사양
